Reaaliaikaisen aaltorintaman analyysin nopeudella, joka on jopa 107 kuvaa sekunnissa, BOJIONG Ultra High-speed Four Wave Interferometric Sensor ylittää huomattavasti perinteisten interferometristen mittaustekniikoiden ominaisuudet, joten se soveltuu nopeisiin mittauksiin dynaamisissa ympäristöissä.
Sen spektrivastealue kattaa 400-1100 nanometriä, mikä mahdollistaa sen sopeutumisen erilaisiin valonlähdeolosuhteisiin ja parantaa sen soveltuvuutta erilaisiin sovellusskenaarioihin. Siitä on nyt tullut korvaamaton työkalu nopeassa teollisuuden tarkastuksessa, maanpuolustusteknologian tutkimuksessa ja täsmätieteellisen tutkimuksen aloilla.
Tuotteen nimi |

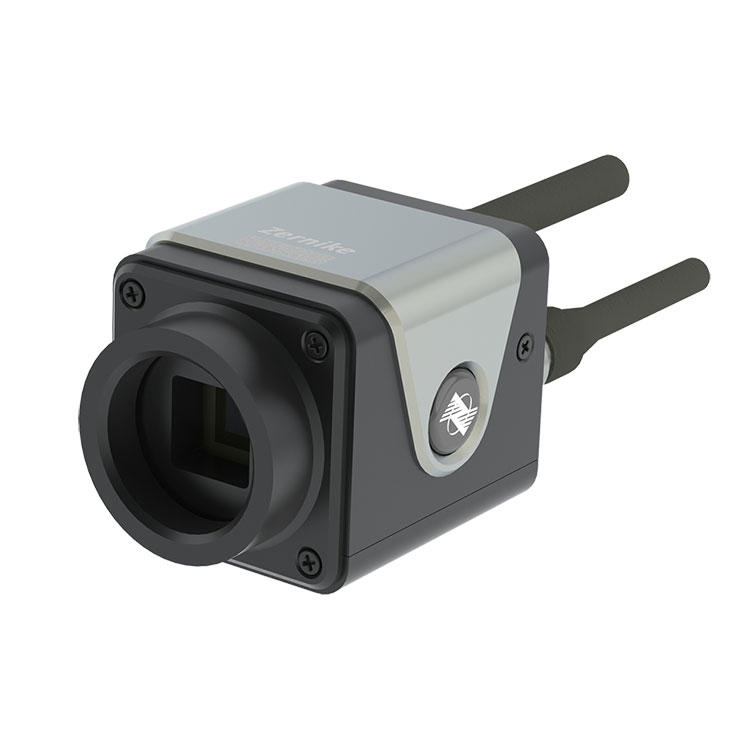

Ultranopea neljän aallon interferometrinen anturi |
Aallonpituusalue |
400nm ~ 1100nm |
Tavoitekoko |
10,24 mm × 10,24 mm |
Spatiaalinen resoluutio |
24,4 μm |
Näytteenoton resoluutio |
420×420 (176400 pikseliä) |
Vaiheen resoluutio |
<2nmRMS |
Absoluuttinen tarkkuus |
10 nmRMS |
Dynaaminen alue |
132μm (210λ) |
Näytteenottotaajuus |
107 fps |
Reaaliaikainen käsittelynopeus |
10 Hz (täysi resoluutio) |
Käyttöliittymän tyyppi |
Tukee viivästynyttä eräkäsittelyä |
Ulottuvuus |
CHOP |
Paino |
56,5 mm × 43 mm × 41,5 mm |
Aallonpituusalue |
noin 120 g |
◆Erittäin korkea 420×420 (176400) vaihepisteen resoluutio
◆Näytekuvausnopeus jopa 107 fps
◆Yksikanavainen valo itsehäiriö, vertailuvaloa ei tarvita
◆Laajaspektri 400nm ~ 1100nm kaista
◆2nm RMS korkea vaiheresoluutio
◆Erittäin vahva tärinänvaimennus, optista tärinäneristystä ei tarvita
◆ Aivan kuten kuvantaminen, helppo ja nopea optisen polun rakentaminen
◆Tukee kollimoituja säteitä ja suuria NA konvergoituja säteitä
Tämä BOJIONG-ultranopea neljän aallon interferometrinen anturi, jota käytetään kiekkojen pinnan karheuden havaitsemiseen, piipohjaiseen ja lasisubstraatin mikromorfologian mittaukseen, aerodynaamiseen optiikkaan, nopeaan virtauskenttään, kaasuplasman tiheyden mittaukseen.
lasersäteen aaltorintaman tunnistus |
Optinen tasopinnan muodon mittaus |
Esimerkki kiekon pinnan karheuden mittauksesta |
Rekonstruoitu aaltorintaman kuvaajamittausesimerkki |
Kaasuplasman tiheyden mittauksen optinen polku |
|
Zhejiangin yliopiston ja Singaporen Nanyangin teknologisen yliopiston professoriryhmän kehittämä korkearesoluutioinen BOJIONG-neliaaltointerferometrinen anturi kotimaisen patentoidun teknologian kanssa. Siinä yhdistyvät diffraktio ja häiriöt yhteisen neljän aallon poikittaisleikkaushäiriön saavuttamiseksi erinomaisella tunnistusherkkyydellä ja tärinänestokyky ja voi toteuttaa reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinän eristystä. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden.
Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
FIS4 Jokaisen tuotesarjan tekniset parametrit |
||||||
|
|
|
|
|
|
|
Tuote |
FIS4-UV |
FIS4-HR |
FIS4 KELLO |
FIS4-HS |
FIS4-solu |
FIS4-NIR |
Aallonpituusalue |
200-450nm |
400-1100nm |
400-1100nm |
400-1100nm |
400-1100nm |
900-1200nm |
Tavoitekoko mm² |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24 × 10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
Spatiaalinen resoluutio |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
Kuvan pikseli |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Vaihelähtöresoluutio |
512×512 (262144 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
420×420 (176400 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
Vaiheen resoluutio |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absoluuttinen tarkkuus |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
Dynaaminen alue |
90 μm (256 min) |
110 μm (150 min) |
162 μm (256 min) |
132 μm (210 min) |
110 μm (150 min) |
270 μm (256 min) |
Näytteenottotaajuus |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Reaaliaikainen käsittelynopeus |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) Tukee viivästynyttä eräkäsittelyä |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
Käyttöliittymän tyyppi |
USB3.0 |
CHOP |
USB3.0 |
CHOP |
CHOP |
USB3.0 |
Ulkoinen käyttöliittymä |
- |
- |
- |
- |
C-portti |
- |
Koko mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
paino |
noin 240 g |
noin 120 g |
noin 240 g |
noin 120 g |
noin 120 g |
noin 240 g |
