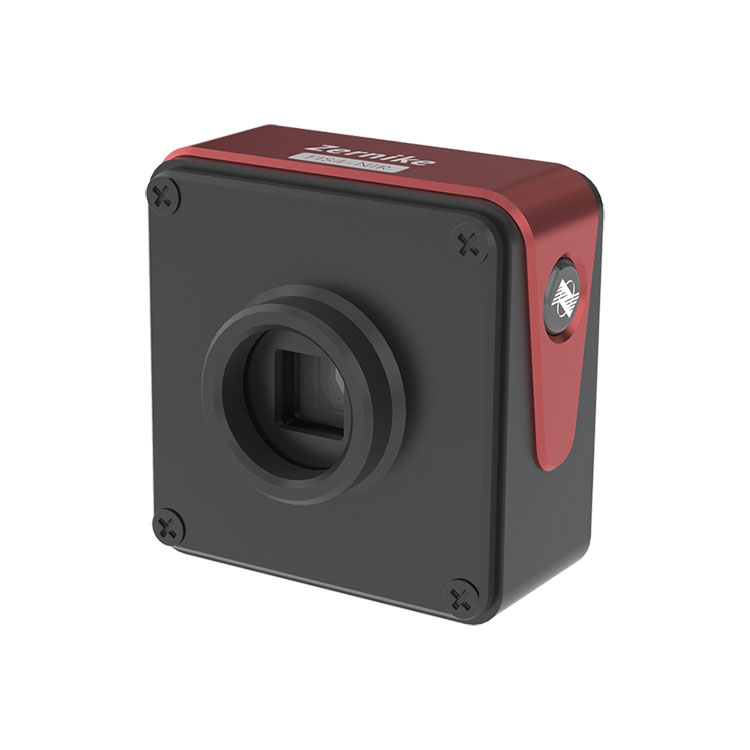

BOJIONG Near-Infrared Near-Infrared Interferometric Sensorin korkea resoluutio ja laaja aallonpituusalue tekevät siitä ihanteellisen valinnan tieteelliseen tutkimukseen ja teollisiin sovelluksiin, erityisesti tilanteissa, joissa tarvitaan tarkkaa mittausta ja analysointia. Anturi pystyy mittaamaan tarkasti aaltorintaman 900 nm - 1200 nm aallonpituusalueella 512 × 512 pikselin resoluutiolla (yhteensä 262 144 vaihepistettä). Sen suunnittelussa on otettu huomioon tärinänvaimennus ja vakauden tarve käytännön sovelluksissa, mikä mahdollistaa erittäin tarkat mittaukset ilman monimutkaista ympäristönhallintaa. Tämä yksinkertaistaa huomattavasti käyttöprosessia ja parantaa mittaustehokkuutta.
tuotteen nimi |
Lähi-infrapuna-neliaaltointerferometrinen anturi |
Aallonpituusalue |
900nm ~ 1200nm |
Tavoitekoko |
13,3 mm × 13,3 mm |
Spatiaalinen resoluutio |
26 μm |
Näytteenoton resoluutio |
512×512 (262144 pikseliä) |
Vaiheen resoluutio |
<2nmRMS |
Absoluuttinen tarkkuus |
15 nmRMS |
Dynaaminen alue |
270 μm (256 min) |
Näytteenottotaajuus |
45 fps |
Reaaliaikainen käsittelynopeus |
10 Hz (täysi resoluutio) |
Käyttöliittymän tyyppi |
USB3.0 |
Ulottuvuus |
70mm × 46,5mm × 68,5mm |
Paino |
noin 240 g |
◆Erittäin korkea resoluutio 512×512 (262144) vaihepistettä
◆Laajaspektri 900nm ~ 1200nm kaista
◆Yksikanavainen valo itsehäiriö, vertailuvaloa ei tarvita
◆2nm RMS korkea vaiheresoluutio
◆Laaja dynaaminen alue jopa 270 μm asti
◆ Aivan kuten kuvantaminen, helppo ja nopea optisen polun rakentaminen
◆Erittäin vahva tärinänvaimennus, optista tärinäneristystä ei tarvita
◆Tukee kollimoituja säteitä ja suuria NA konvergoituja säteitä
Tätä BOJIONG-lähi-infrapuna-neliaaltointerferometristä anturia käytetään optisen järjestelmän aberraation mittaamiseen, optisen järjestelmän kalibroimiseen, materiaalin sisäisen hilan jakautumisen mittaukseen, hyperpintaan, hyperlinssin aaltorintaman mittaukseen
Esimerkki optisen järjestelmän aberraation mittauksesta |
Näytemitta hilajakaumasta materiaalin sisällä |
Esimerkkejä optisen järjestelmän kalibroinnista |
Esimerkki metapinnan aaltorintaman mittauksesta
|
Esimerkki hyperlinssin aaltorintaman mittauksesta
|
|
Zhejiangin yliopiston ja Singaporen Nanyangin teknologisen yliopiston professoriryhmän kehittämä korkearesoluutioinen BOJIONG-neliaaltointerferometrinen anturi kotimaisen patentoidun teknologian kanssa. Siinä yhdistyvät diffraktio ja häiriöt yhteisen neljän aallon poikittaisleikkaushäiriön saavuttamiseksi erinomaisella tunnistusherkkyydellä ja tärinänestokyky ja voi toteuttaa reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinän eristystä. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden.
Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
FIS4 Jokaisen tuotesarjan tekniset parametrit |
||||||
|
|
|
|
|
|
|
Tuote |
FIS4-UV |
FIS4-HR |
FIS4 KELLO |
FIS4-HS |
FIS4-solu |
FIS4-NIR |
Aallonpituusalue |
200-450nm |
400-1100nm |
400-1100nm |
400-1100nm |
400-1100nm |
900-1200nm |
Tavoitekoko mm² |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24 × 10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
Spatiaalinen resoluutio |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
Kuvan pikseli |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Vaihelähtöresoluutio |
512×512 (262144 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
420×420 (176400 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
Vaiheen resoluutio |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Absoluuttinen tarkkuus |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
Dynaaminen alue |
90 μm (256 min) |
110 μm (150 min) |
162 μm (256 min) |
132 μm (210 min) |
110 μm (150 min) |
270 μm (256 min) |
Näytteenottotaajuus |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
Reaaliaikainen käsittelynopeus |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) Tukee viivästynyttä eräkäsittelyä |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
Käyttöliittymän tyyppi |
USB3.0 |
CHOP |
USB3.0 |
CHOP |
CHOP |
USB3.0 |
Ulkoinen käyttöliittymä |
- |
- |
- |
- |
C-portti |
- |
Koko mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
paino |
noin 240 g |
noin 120 g |
noin 240 g |
noin 120 g |
noin 120 g |
noin 240 g |
