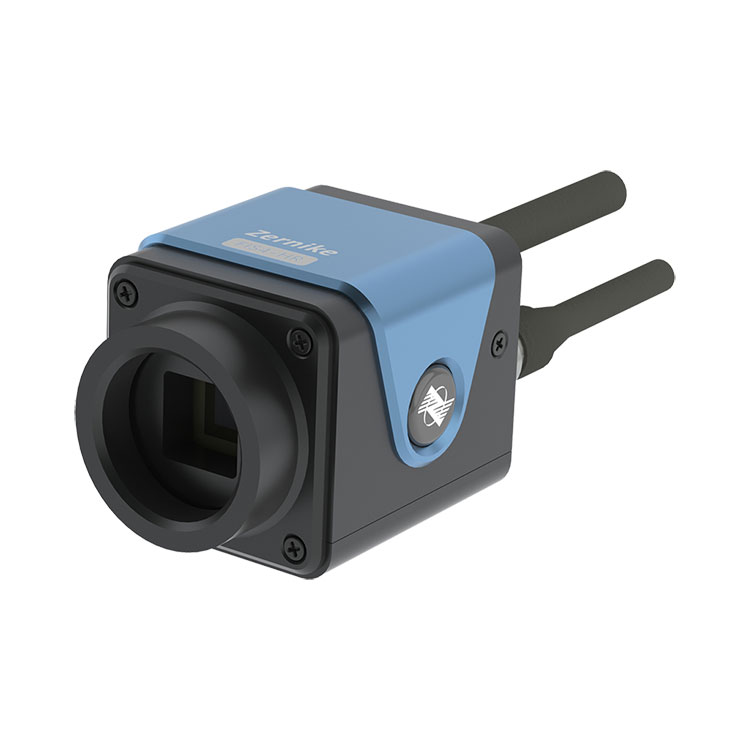

Korkean resoluution neliaaltoinen interferometrinen anturi

Korkearesoluutioinen neliaaltointerferometrinen anturi on erittäin tehokas interferometrinen mittaustyökalu, joka on räätälöity erityisesti teollisiin sovelluksiin, tieteelliseen tutkimukseen ja maanpuolustussektoreihin.

Erinomaisella suorituskyvyllään tämä anturi tarjoaa korkean resoluution 300 × 300 (90 000) vaihepisteen ja laajan spektrivastealueen 400-1100 nm, mikä varmistaa tarkkuuden ja luotettavuuden erilaisissa optisissa mittausskenaarioissa.

Sen ainutlaatuisiin teknisiin ominaisuuksiin kuuluu patentoidun satunnaiskoodatun neliaaltodiffraktioteknologian käyttö, jonka avulla anturi voi saavuttaa itsehäiriön yhdellä mitatulla aaltorintamalla ja tuottaa interferenssiä kuvatason takaosassa ilman monimutkaista vaiheensiirtoa. tekniikoita.

Lisäksi BOJIONG:n anturi pystyy näyttämään 3D-tuloksia täydellä resoluutiolla 10 kuvaa sekunnissa reaaliajassa, mikä sopii lasersäteen aaltorintaman havaitsemiseen, mukautuviin optisiin järjestelmiin, optisen järjestelmän kalibrointiin, optisen ikkunan tarkastukseen sekä optisen tason ja pallomaiset muodot, mukaan lukien pinnan karheus ja mikroprofiilin tunnistus.

Tämä BOJIONGin anturi tarjoaa helpon käytön, erittäin korkean tärinänkestävyyden ja vakauden ansiosta ihanteellisen aaltorintaman mittausratkaisun, joka mahdollistaa nanometritason tarkkuuden mittaukset ilman tärinäneristystä, mikä parantaa merkittävästi mittauksen tehokkuutta ja tarkkuutta.

Korkean resoluution neliaaltoisen interferometrisen anturin spesifikaatio

BOJIONGHkorkean resoluution neliaaltoisen interferometrisen anturin ominaisuus

◆Saavuta yksinkertainen ja nopea häiriövalon polun rakentaminen

◆Tukee kollimoituja säteitä ja suuria NA konvergoituja säteitä

◆Korkea 300×300 (90000) vaihepisteen resoluutio

◆Yksikanavainen valon itsehäiriö, vertailupeiliä ei tarvita

◆Laajaspektri 400nm ~ 1100nm kaista

◆2nm RMS korkea vaiheresoluutio

◆Erittäin korkea tärinänkestävyys, optista tärinäneristystä ei tarvita

 Korkean resoluution neliaaltoisen interferometrisen anturin käyttö

Tämä BOJIONGHkorkearesoluutioinen neljän aallon interferometrinen anturi, jota käytetään lasersäteen aaltorintaman havaitsemisessa, mukautuvassa optiikassa, pinnan muodon mittauksessa, optisen järjestelmän kalibroinnissa, optisen ikkunan havaitsemisessa, optisessa tasossa, pallomaisen pinnan muodon mittauksessa, pinnan karheuden havaitsemisessa

Korkean resoluution neliaaltointerferometrisen anturin tiedot

Zhejiangin yliopiston ja Singaporen Nanyangin teknologisen yliopiston professoriryhmän kehittämä korkearesoluutioinen BOJIONG-neliaaltointerferometrinen anturi kotimaisen patentoidun teknologian kanssa. Siinä yhdistyvät diffraktio ja häiriöt yhteisen neljän aallon poikittaisleikkaushäiriön saavuttamiseksi erinomaisella tunnistusherkkyydellä ja tärinänvaimennuskyky ja voi toteuttaa reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinää eristäytyminen. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden.

Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
