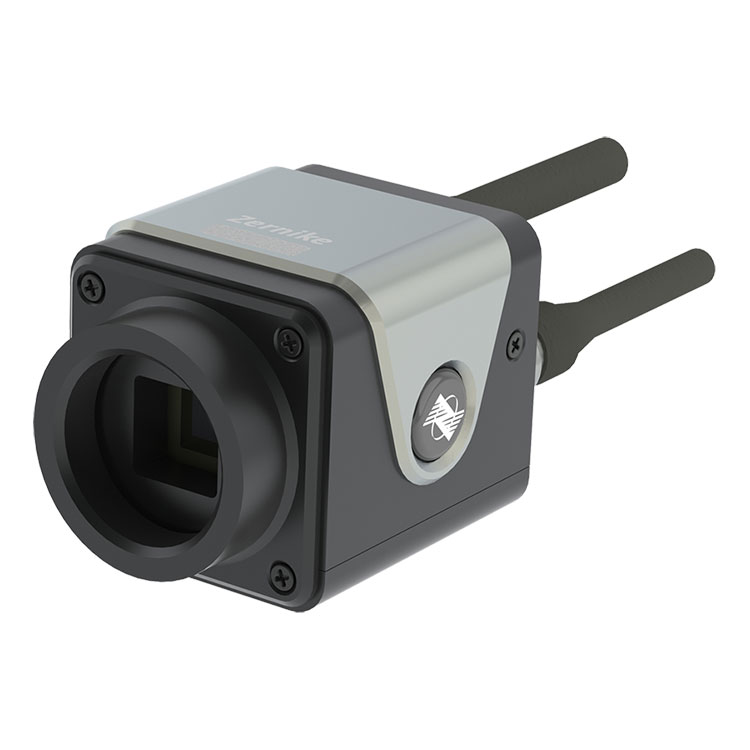

BOJIONG on erityisesti kehittänyt erittäin nopean aaltorintaman analysaattorin, joka häiritsee takapolttotasoa. Sillä on alhaiset vaatimukset valonlähteen koherenssille, eikä se vaadi vaihesiirtoa. Interferometrisiä mittauksia voidaan käyttää tavallisilla kuvantamisjärjestelmillä. Laitteessa on erittäin korkea tärinänkestävyys, erittäin korkea vakaus, erittäin nopeat kuvantamisominaisuudet ja kyky saavuttaa nanotason tarkkoja mittauksia ilman tärinäneristystä.
|
Tuotteen nimi |
Erittäin nopea aaltorintama-analysaattori |
|
Aallonpituusalue |
400nm ~ 1100nm |
|
Tavoitekoko |
10,24 mm × 10,24 mm |
|
Spatiaalinen resoluutio |
24,4 μm |
|
Näytteenoton resoluutio |
420×420 (176400 pikseliä) |
|
Vaiheen resoluutio |
＜2nmRMS |
|
Absoluuttinen tarkkuus |
10 nmRMS |
|
Dynaaminen alue |
132μm (210λ) |
|
Näytteenottotaajuus |
107 fps |
|
Reaaliaikainen käsittelynopeus |
10 Hz (täysi resoluutio) |
|
Käyttöliittymän tyyppi |
Tukee viivästynyttä eräkäsittelyä |
|
Ulottuvuus |
CHOP |
|
Paino |
56,5 mm × 43 mm × 41,5 mm |
|
Aallonpituusalue |
noin 120 g |
◆Näytekuvausnopeus jopa 107 fps
◆Laajaspektri 400nm ~ 1100nm kaista
◆Erittäin korkea resoluutio 420×420 (176400) vaihepistettä
◆Yksikanavainen valo itsehäiriö, vertailuvaloa ei tarvita
◆2nm RMS korkea vaiheresoluutio
◆Erittäin vahva tärinänvaimennus, optista tärinäneristystä ei tarvita
◆ Aivan kuten kuvantaminen, helppo ja nopea optisen polun rakentaminen
◆Tukee kollimoituja säteitä ja suuria NA konvergoituja säteitä
Tätä BOJIONG Ultra High Speed Wavefront -analysaattoria käytetään kiekkojen pinnan karheuden havaitsemiseen, piipohjaiseen ja lasisubstraatin mikromorfologian mittaukseen, aerodynaamiseen optiikkaan, nopeaan virtauskenttään, kaasuplasman tiheyden mittaukseen
|
lasersäteen aaltorintaman tunnistus |
Optinen tasopinnan muodon mittaus |
|
Esimerkki kiekon pinnan karheuden mittauksesta |
Rekonstruoitu aaltorintaman kuvaajamittausesimerkki |
|
Kaasuplasman tiheyden mittauksen optinen polku |
|
BOJIONG Ultra High-speed Wavefront Analyzer, jonka on kehittänyt ryhmä Zhejiangin yliopiston ja Singaporen Nanyangin teknologisen yliopiston professoreita ja jossa on kotimainen patentoitu tekniikka. Siinä yhdistyvät diffraktio ja häiriöt yhteisen neljän aallon poikittaisleikkaushäiriön saavuttamiseksi sekä erinomaisella tunnistusherkkyydellä ja anti-anti -Värinäteho ja voi toteuttaa reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinän eristystä. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden. Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
|
FIS4 Jokaisen tuotesarjan tekniset parametrit |
||||||
|
|
|
|
|
|
|
|
|
Tuote |
FIS4-UV |
FIS4-HR |
FIS4 KELLO |
FIS4-HS |
FIS4-solu |
FIS4-NIR |
|
Aallonpituusalue |
200-450nm |
400-1100nm |
400-1100nm |
400-1100nm |
400-1100nm |
900-1200nm |
|
Tavoitekoko mm² |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24 × 10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
|
Spatiaalinen resoluutio |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
|
Kuvan pikseli |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Vaihelähtöresoluutio |
512×512 (262144 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
420×420 (176400 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
|
Vaiheen resoluutio |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Absoluuttinen tarkkuus |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
|
Dynaaminen alue |
90 μm (256 min) |
110 μm (150 min) |
162 μm (256 min) |
132 μm (210 min) |
110 μm (150 min) |
270 μm (256 min) |
|
Näytteenottotaajuus |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
|
Reaaliaikainen käsittelynopeus |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) Tukee viivästynyttä eräkäsittelyä |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
|
Käyttöliittymän tyyppi |
USB3.0 |
CHOP |
USB3.0 |
CHOP |
CHOP |
USB3.0 |
|
Ulkoinen käyttöliittymä |
- |
- |
- |
- |
C-portti |
- |
|
Koko mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
paino |
noin 240 g |
noin 120 g |
noin 240 g |
noin 120 g |
noin 120 g |
noin 240 g |
