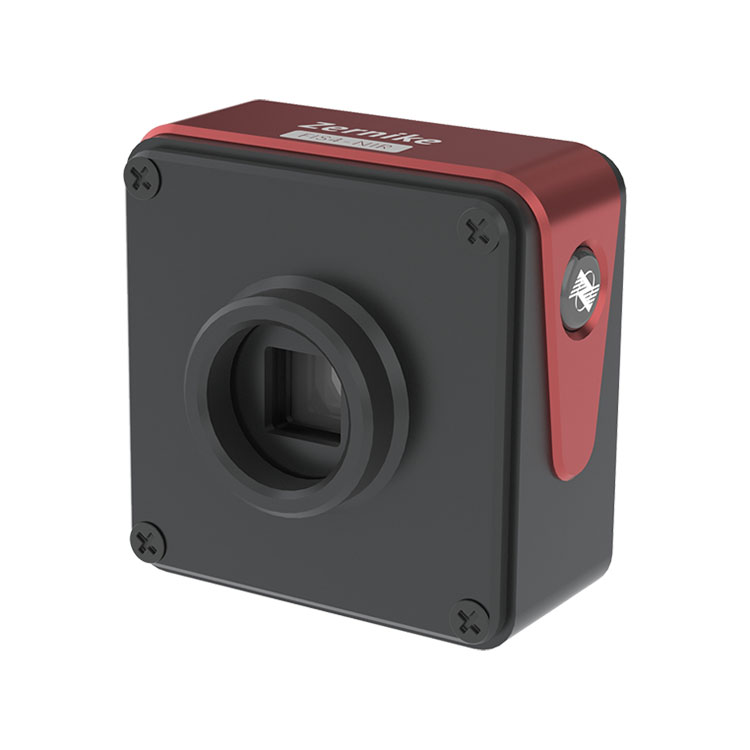

Near-Infrared Wavefront Analyzer, joka yhdistää patentoidun satunnaiskoodatun neliaaltodiffraktion teknologian infrapunakameraan, mahdollistaa häiriömittauksen tavallisilla kuvantamisjärjestelmillä. Siinä on poikkeuksellisen korkea tärinänkestävyys ja vakaus, mikä mahdollistaa nanometritason tarkkuuden mittaamisen ilman tärinäneristystä. Se soveltuu materiaalien sisäisen hilajakauman mittaamiseen sekä metapintojen ja hyperlinssien aaltorintamamittauksiin.
|
Tuotteen nimi |
Lähi-infrapuna-aaltorintama-analysaattori |
|
Aallonpituusalue |
900nm ~ 1200nm |
|
Tavoitekoko |
13,3 mm × 13,3 mm |
|
Spatiaalinen resoluutio |
26 μm |
|
Näytteenoton resoluutio |
512×512 (262144 pikseliä) |
|
Vaiheen resoluutio |
＜2nmRMS |
|
Absoluuttinen tarkkuus |
15 nmRMS |
|
Dynaaminen alue |
270 μm (256 min) |
|
Näytteenottotaajuus |
45 fps |
|
Reaaliaikainen käsittelynopeus |
10 Hz (täysi resoluutio) |
|
Käyttöliittymän tyyppi |
USB3.0 |
|
Ulottuvuus |
70mm × 46,5mm × 68,5mm |
|
Paino |
noin 240 g |
◆Laajaspektri 900nm ~ 1200nm kaista
◆2nm RMS korkea vaiheresoluutio
◆Erittäin korkea 512×512 (262144) vaihepisteen resoluutio
◆Yksikanavainen valo itsehäiriö, vertailuvaloa ei tarvita
◆Laaja dynaaminen alue jopa 270 μm asti
◆Erittäin vahva tärinänvaimennus, optista tärinäneristystä ei tarvita
◆ Aivan kuten kuvantaminen, helppo ja nopea optisen polun rakentaminen
◆Tukee kollimoituja säteitä ja suuria NA konvergoituja säteitä
Tätä BOJIONG-lähi-infrapuna-aaltorintama-analysaattoria käytetään optisen järjestelmän poikkeavuuksien mittaamiseen, optisen järjestelmän kalibroimiseen, materiaalin sisäisen hilan jakautumisen mittaukseen, hyperpintaan ja hyperlinssin aaltorintaman mittaukseen.
|
Esimerkki optisen järjestelmän aberraation mittauksesta |
Näytemitta hilajakaumasta materiaalin sisällä |
|
Esimerkkejä optisen järjestelmän kalibroinnista |
Esimerkki metapinnan aaltorintaman mittauksesta |
|
Esimerkki hyperlinssin aaltorintaman mittauksesta |
|
BOJIONG Near-Infrared Wavefront Analyzer, jonka on kehittänyt ryhmä Zhejiangin yliopiston ja Singaporen Nanyangin teknologisen yliopiston professoreita ja jossa on kotimainen patentoitu tekniikka. Siinä yhdistyvät diffraktio ja häiriöt yhteisen neljän aallon poikittaisleikkaushäiriön saavuttamiseksi sekä erinomaisella tunnistusherkkyydellä ja anti- tärinän suorituskykyä ja voi toteuttaa reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinän eristystä. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden. Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
|
FIS4 Jokaisen tuotesarjan tekniset parametrit |
||||||
|
|
|
|
|
|
|
|
|
Tuote |
FIS4-UV |
FIS4-HR |
FIS4 KELLO |
FIS4-HS |
FIS4-solu |
FIS4-NIR |
|
Aallonpituusalue |
200-450nm |
400-1100nm |
400-1100nm |
400-1100nm |
400-1100nm |
900-1200nm |
|
Tavoitekoko mm² |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24 × 10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
|
Spatiaalinen resoluutio |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
|
Kuvan pikseli |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Vaihelähtöresoluutio |
512×512 (262144 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
420×420 (176400 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
|
Vaiheen resoluutio |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Absoluuttinen tarkkuus |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
|
Dynaaminen alue |
90 μm (256 min) |
110 μm (150 min) |
162 μm (256 min) |
132 μm (210 min) |
110 μm (150 min) |
270 μm (256 min) |
|
Näytteenottotaajuus |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
|
Reaaliaikainen käsittelynopeus |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) Tukee viivästynyttä eräkäsittelyä |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
|
Käyttöliittymän tyyppi |
USB3.0 |
CHOP |
USB3.0 |
CHOP |
CHOP |
USB3.0 |
|
Ulkoinen käyttöliittymä |
- |
- |
- |
- |
C-portti |
- |
|
Koko mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
paino |
noin 240 g |
noin 120 g |
noin 240 g |
noin 120 g |
noin 120 g |
noin 240 g |
