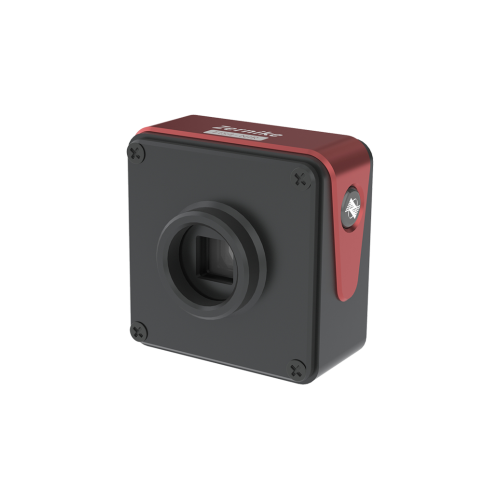

FIS4 lähellä infrapuna-aalto-anturi 900-1200nm

FIS4lähellä infrapuna-aalto-anturi 900-1200nm

SeBojiong FIS4NIR Wavefront -anturi 900-1200NM on erityisesti suunniteltu tarkkuuden mittaamiseksi 900–1700 nm: n aallonpituuskaistalla. Se omaksuu syvästi optimoidun neljän aallon sivuttaisleikkausinterferometriatekniikkaa ja infrapunavahvistetun havaitsemismoduulin, saavuttaen erittäin korkean alueellisen resoluution 512 × 512 ja 2NM RMS: n vaiheherkkyyden lähi-infrapunaspektrialueella. Anturilla on suuri dynaaminen alue ≥260μm, mikä mahdollistaa vahvojen poikkeavuuksien ja jyrkkien aaltofrontojen tarkan analyysin ja tukahduttaen samalla laserin pilkkihäiriöitä. Se voi suorittaa vakaata ja erittäin toistettavia mittauksia ilman värähtelyn eristämistä skenaarioissa, kuten laserprosessoinnissa, optisen järjestelmän integroinnin testaamisessa ja puolijohde-metrologiassa tarjoamalla luotettavan tiedon tuen infrapuna-optiselle suunnittelulle ja valmistukselle.

BojiongFIS4 Nir Aaltofrontianturi 900-1200Nm Esittely

SeBojiong FIS4lähellä infrapuna-aalto-anturi 900-1200nm on yrityksemme uusi sukupolvi tarkkaan optisten tarkastuslaitteiden kanssa, joissa on erinomainen tärinänkestävyys ja reaaliaikainen aaltofrontin mittausominaisuus. SeFIS4lähellä infrapuna-aalto-anturi 900-1200nm ISO 9001 -laadunhallintajärjestelmään ja sen sertifioidaan China -metrologian instituutti (NIM). Sen mukana tulee yhden vuoden takuu. SeFIS4NIR -aalto -anturi on plug-and-play, helppokäyttöinen ja heikko ylläpito, parantaen tehokkaasti optisten järjestelmien tarkastustehokkuutta ja luotettavuutta.

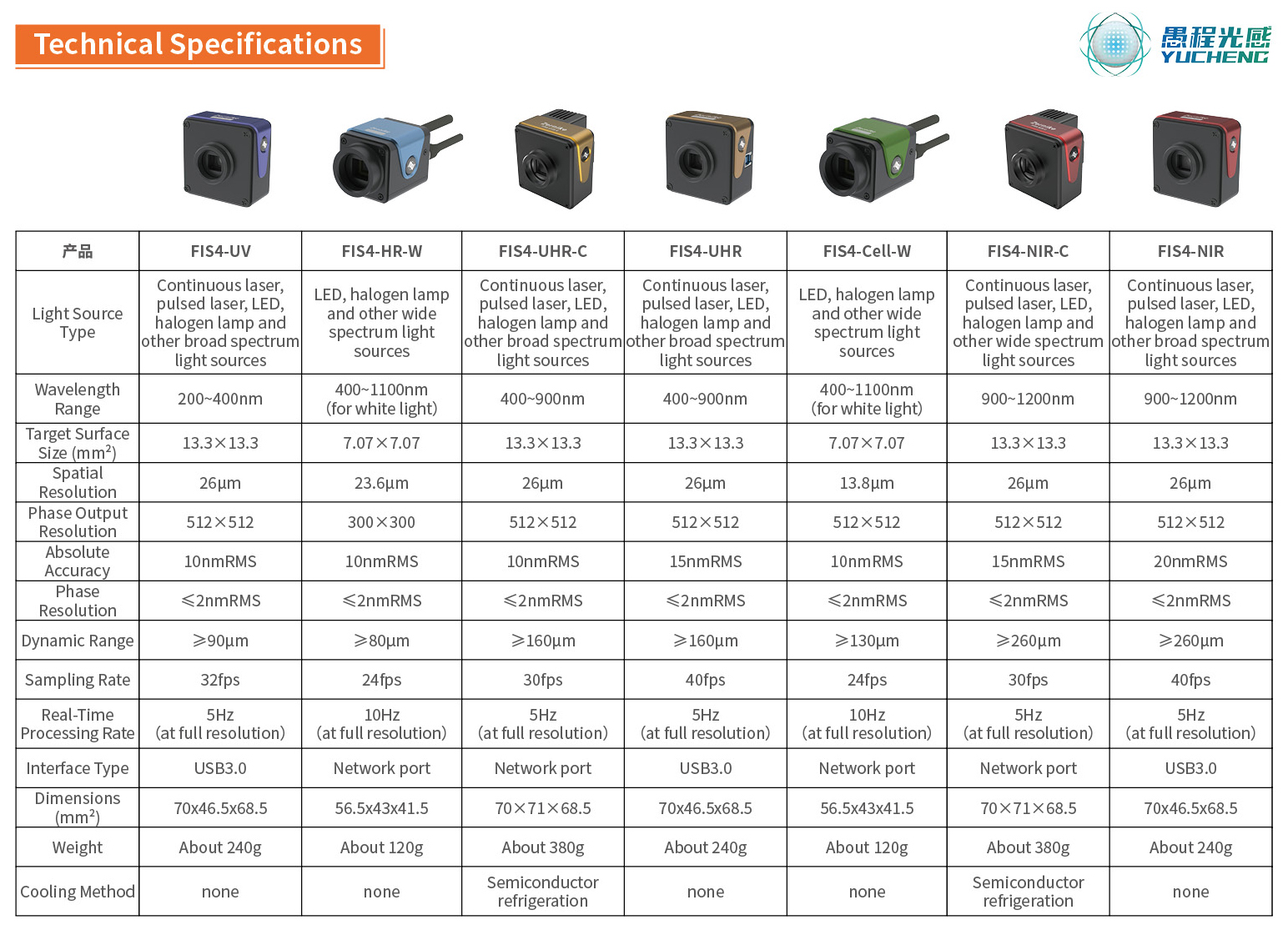

BojiongFIS4NIR Wavefront -anturi 900-1200NM Parametri (spesifikaatio)

BojiongFIS4NIR Wavefront -anturi 900-1200NM Ominaisuus ja sovellus

Vuodesta 2006 professori Yang Yongyingin ryhmä Zhejiangin yliopistossa on onnistuneesti käynnistänyt laaja-alaisen FIS4 Sarja -aalto -anturi Perustuu yhteisen polun interferometrian suunnitteluun ja reaaliaikaiseen aaltofrontin rekonstruointialgoritmeihin 17 vuoden omistetun tutkimuksen ja kehityksen jälkeen. Tällä tuotteella on seuraavat erinomaiset ominaisuudet:

· Vahva värjäytyminen ja värähtelyn eristämisvapaa: reaaliaikainen aaltofrontin havaitseminen voidaan saavuttaa monimutkaisissa ympäristöissä ilman, että tarvetta värähtelyn eristämisalustaan;

· Suuren herkkyyden mittaus: Aaltofrontiherkkyys jopa 2NM RMS: ään saakka, mikä mahdollistaa pienten faasimuutosten tarkan sieppauksen;

· Yksi optinen polun pistoke: alkuperäinen yhden optisen polun suunnittelu ilman viitevaloa, mikä mahdollistaa välittömän käytön virta- ja kätevässä käytössä;

· Kompakti, kevyt ja kannettava: vain nyrkin koko, joka helpottaa integraatiota ja kenttäkäyttöä.

SeFIS4lähellä infrapuna-aalto-anturi 900-1200nmon suunniteltu huippuluokan optiseen metrologiaan teollisuustarkastuksissa, tieteellisissä tutkimuksissa ja puolustussovelluksissa. Korkealla resoluutiolla 512 × 512 (262 144) vaihepistettä ne mahdollistavat korkean tarkan aallonrintaman mittaukset 900–1200 nm: n alueella ja tukevat tulosten reaaliaikaisia ​​3D-näyttöä täydellä resoluutiolla 10 kehystä sekunnissa. Se FIS4NIR -aalto -anturi Voidaan käyttää optisten järjestelmien poikkeavuuden mittaamiseen, optisen järjestelmän kalibrointiin, materiaalien sisäisen hilan jakauman mittaukseen, metasurfaalien ja metallien aaltofrontin mittaukseen jne.

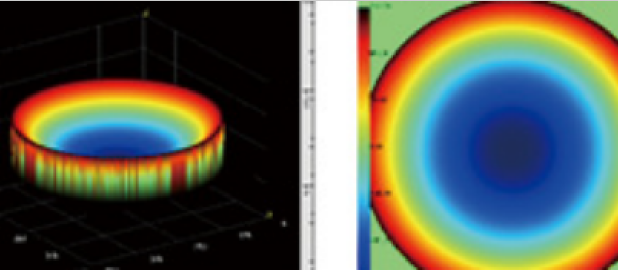

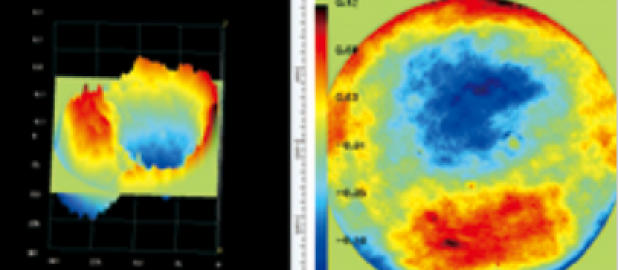

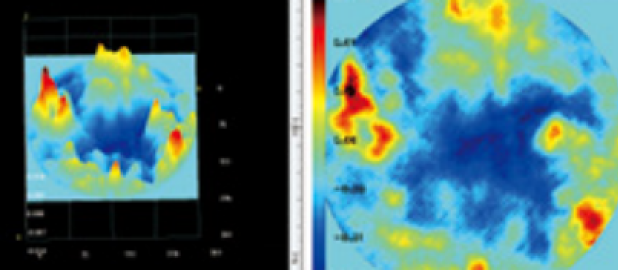

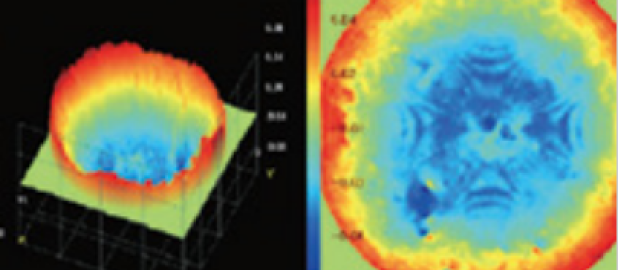

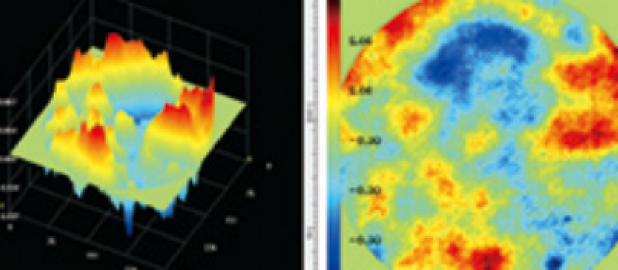

Bojiong FIS4NIR Wavefront -anturi 900-1200NM  Soveltaminen

Bojiong FIS4NIR Wavefront -anturi 900-1200NM Yksityiskohdat

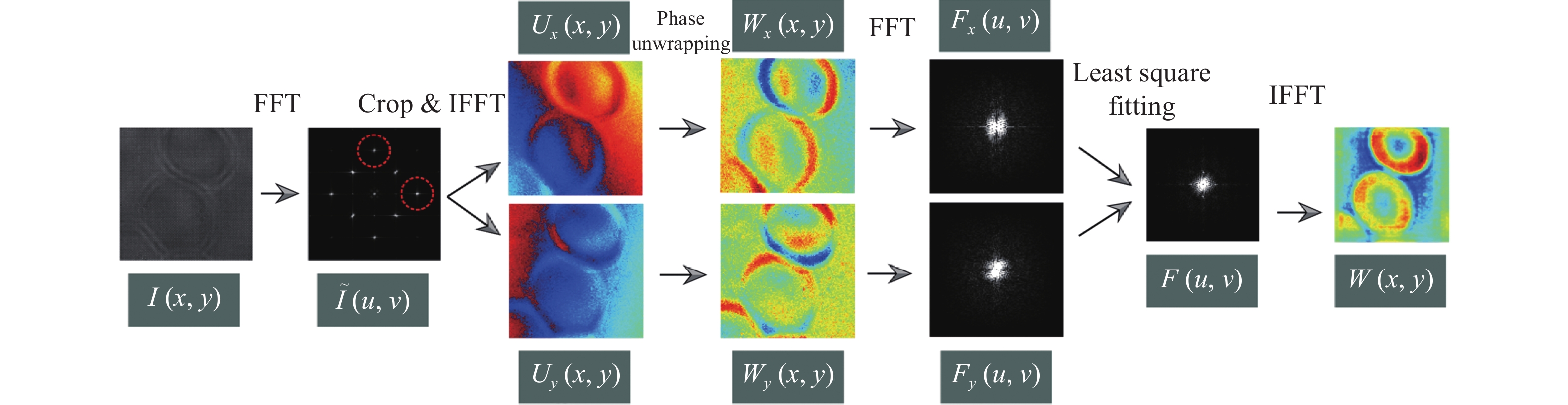

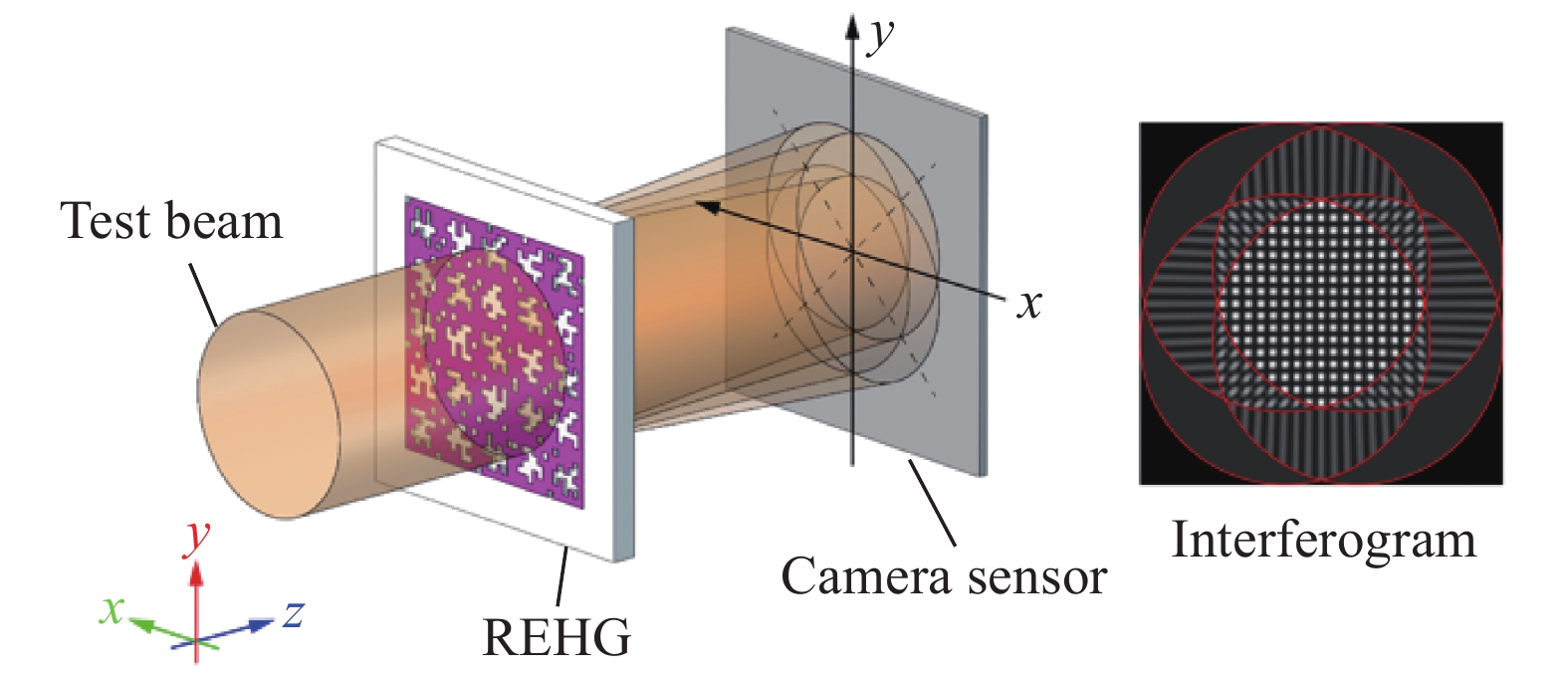

Se FIS4lähellä infrapuna-aalto-anturi 900-1200nmHyödyntää patentoitua satunnaiskoodausta neljän aallon diffraktiotekniikkaa saavuttaen mitatun aaltofrontin itsehaihdot yhden valon polun avulla. Häiriöt tapahtuvat takakuvan tasolla. Tämä tekniikka vähentää merkittävästi valonlähteiden koherenssin vaatimusta, eliminoimalla vaihesiirtimien tarve ja mahdollistaa korkean tarkkuuden interferometrian mittaukset standardikuvausjärjestelmiin. Tuotteen avulla tarjoaa erinomaisen värähtelynkestävyyden ja erittäin korkean stabiilisuuden, mikä mahdollistaa nanometrin tason aaltoreitin mittauksen ilman eristysalustan tarvetta. Verrattuna perinteisiin Hartmann-antureihin, jotka perustuvat mikrolensien taulukoihin, FIS4: n lähi-infrapuna-aalto-anturi 900-1200nm on erinomainen useissa avainsuoritusindikaattoreissa: korkeampi vaihepisteiden resoluutio, laajempi toimintakaistan sopeutumiskyky ja suurempi dynaaminen alue. Se tarjoaa myös erinomaisen kustannussuorituksen, joka tarjoaa luotettavan ratkaisun laajalle valikoimalle tarkkuusoptisia tarkastusskenaarioita.

Kuva.

Kuva.

SeFIS4aalto -anturi On tullut tehokas ja laajalti käytetty työkalu tieteellisessä tutkimuksessa ja teollisuudessa sen etujen, kuten kompaktin rakenteen, voimakkaan stabiilisuuden, korkean ajallisen resoluution ja hyvän yhteensopivuuden vuoksi olemassa olevien mikroskopiajärjestelmien kanssa. Aluksi tätä anturia käytettiin pääasiassa havaitsemistehtäviin perinteisissä optisissa työpajoissa, mukaan lukien optisen komponenttien laadun arviointi, lasersätetianalyysi ja mukautuva optinen järjestelmän korjaus. Myöhemmin sen sovellusskenaariot ovat vähitellen laajentuneet moniin huippuluokan kenttiin, kuten biolääketieteelliseen kuvantamiseen, nanohiukkasten sijaintiin, metasurface-karakterisointiin ja lämpötilagradientin mittaamiseen.

Kompakti mekaaninen suunnitteluFIS4aalto -anturi Mahdollistaa sen integroinnin helposti erilaisiin olemassa oleviin mikroskopiaalustoihin, kun taas sen erinomainen kestävyys varmistaa, että korkea interferometrinen mittaustarkkuus voidaan silti ylläpitää jopa voimakkaita tärinäympäristöissä. Sillä on silloin tällöin, laite tukee yhden altistumisen mittausta, joka voi tehokkaasti kaapata nopeaa dynaamista prosessia ja sopii reaaliaikaisten havaintotarpeisiin. Biolääketieteellisessä tutkimuksessa FIS4 on onnistuneesti saavuttanut etikettivapaat, korkearesoluutioiset, reaaliaikaisen kuvantamisen erilaisista elävistä soluista, kuten COS-7, HT1080, RPE, CHO, HEK-solut ja neuronit, tarjoamalla tärkeän työkalun solujen dynamiikan tutkimukseen.

LisäksiFIS4aalto -anturi käytetään myös laajasti faasin hidastumisen kuvantamisessa, paljastaen anisotrooppiset biologiset kudokset ja solunsisäiset rakenteet, kuten kollageenikuidut ja sytoskeletonit, korkean kontrastien kuvien kautta. Tätä tekniikkaa laajennetaan edelleen vaihekuvaamiseen röntgen-, keski-aalto-infrapuna- (MWIR) ja pitkäaaltoinfrapuna (LWIR) -kaistoissa, jotka osoittavat sen laajan potentiaalin monitieteisissä sovelluksissa. Todellakin FIS4: ää on käytetty myös laajasti metasurfaarien ja kaksiulotteisten materiaalien karakterisointitutkimuksissa, jotka täysin osoittaavat sen käytännölliset arvot ja harkinnot, jotka ovat nykyaikaisia ​​optioita.
