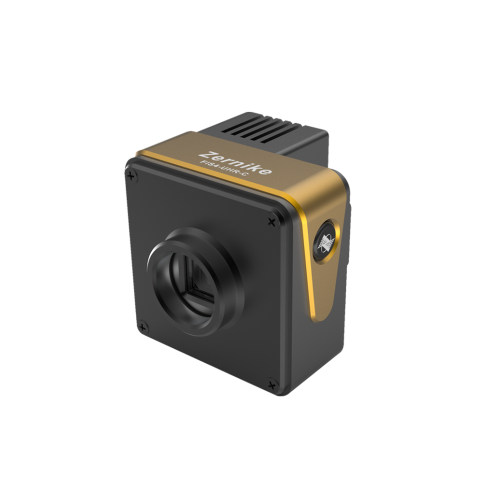

BojiongFIS4 erittäin korkean resoluution aaltorannan anturi(rEfrigeroitu versio) 400-900nm, joka perustuu olemassa olevaan UHR-sarjaan, integroi korkean tehokkuuden puolijohdejäähdytysjärjestelmän vähentäen merkittävästi anturin lämpökohinaa pitkäaikaisessa, korkean kehyksen toiminnassa. Hyödyntämällä 512 × 512 ULTRA-TIEDEN TIIVISTIVAIHTEEN TUTKIMUSPISTEET JA PALJON LÄMPÖTILAINEN HALLINTA, se ylläpitää mittausstabiilisuutta paremmin kuin 1,5 nm RM: t ympäristön lämpötiloissa, jotka vaihtelevat -10 ° C-45 ° C, mikä tekee siitä erityisen sopivan sovellusten, kuten suuren voiman laserin havaitsemisen, pitkäaikaisen verkossa, ja ultra-loput-aalto-atofrettidiagnoosien. FIS4-erittäin korkearesoluutioinen aaltorannan anturi (jäähdytetty versio) 400-900NMSUPORTS 5 kehystä/toinen reaaliaikainen tulos kaikista parametreista ja ominaisuuksista monikaistainen mukautuva analyysikyky, joka tarjoaa luotettavia korkea dynamiikkaa, matalan kohinan mittaustukea tarkkuuden optiselle valmistukselle ja leikkureiden tieteelliselle tutkimukselle.

BojiongFIS4 Ultra-High Resolution Wavefront -anturi (jäähdytetty versio) 400-900nm Esittely

Bojiong FIS4 Ultra-High Resolution Wavefront -anturi (jäähdytetty versio) 400-900nmon yrityksemme uusi lippulaiva optinen mittausväline, joka tarjoaa paremman suorituskyvyn ja luotettavan laadun. Se noudattaa tiukkaa ISO 9001 -laadunhallintajärjestelmää, ja se on sertifioinut Kiinan kansallinen metrologian instituutti (NIM) jäljitettävyydestä. Sen mukana tulee yhden vuoden takuu, varmistaa mittaustietojen tarkkuus ja luotettavuus. Tämä anturi hyödyntää omaa yhteisen polun interferometristä optista järjestelmää ja reaaliaikaisen aallonrintaman hajoamisjärjestelmää eliminoimalla perinteiset vaihesiirtimet ja vertailupeilit. Tämä järjestelmä toimii vakaasti korkean värähtelyympäristöissä, mahdollistaen 512 × 512 erittäin korkean resoluution aaltorintaman mittaukset. Erittäin korkealla mittaustarkkuudella 2 nM RMS, laaja dynaaminen alue ≥160 μm ja kaikkien parametrien 5-kehys/sekunti reaaliaikainen lähtö, FIS4-erittäin korkean korkean resoluution aaltofrontin anturi (jäähdytysversio) 400-900NMACCRURTESTY kaapasi transient-aaltofrontin muutokset ja korkea-asteen luopuneet. SeFIS4 Ultra-High Resolution Wavefront -anturi (jäähdytetty versio) 400-900nmon laajalti sovellettavissa lasersäteen aaltofrontin mittaukseen, adaptiiviseen optiikkaan, tasomaiseen pinnan mittaukseen, optiseen järjestelmän kalibrointiin, optiseen ikkunan tarkastus, optisen pallomaisen pinnan mittaus, pinnan karheuden tarkastus ja pinnan mikro-profilointi.

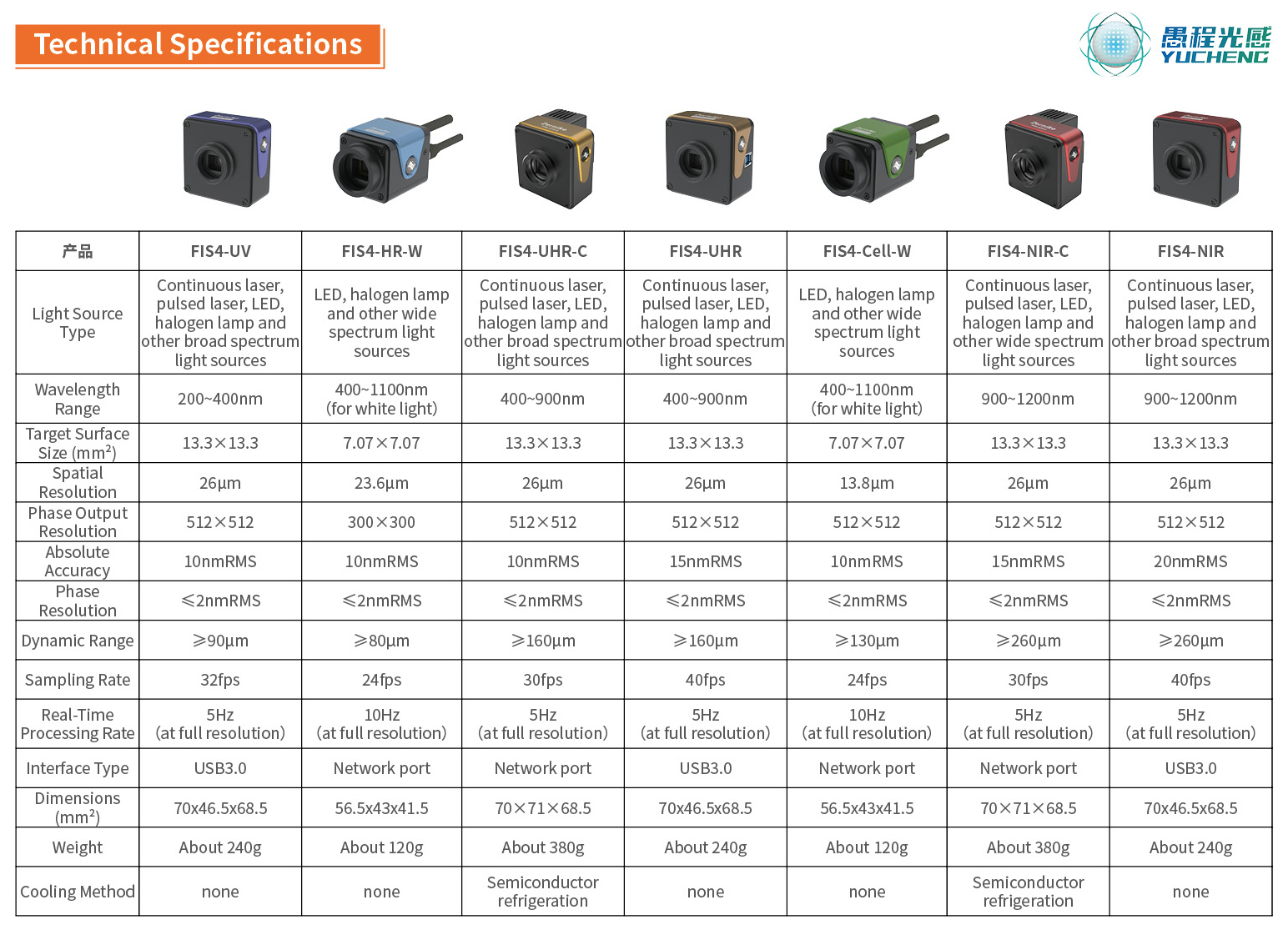

Bojiong FIS4 Ultra-High Resolution Wavefront -anturi (jäähdytetty versio) 400-900nmParametri (spesifikaatio)

Bojiong FIS4 Ultra-High Resolution Wavefront -anturi (jäähdytetty versio) 400-900nm Ominaisuus ja sovellus

Vuodesta 2006 lähtien professori Yang Yongyingin ryhmä Zhejiangin yliopistossa on työskennellyt yhteisen polun interferometrian suunnittelussa ja reaaliaikaisen aaltofrontin rekonstruktioalgoritmeissa 17 vuoden ajan. Ryhmä on onnistuneesti käynnistänyt laaja-alaisen FIS4-sarjan aaltorannan anturin, joka merkitsee suurta läpimurtoa kotimaani korkean tarkkuuden optisen anturin kenttään.

Tämäultra- Korkearesoluutioinen aalto-anturi (jäähdytetty versio) Hyödyntää innovatiivista yhden optisen polun arkkitehtuuria, joka eliminoi viitteen optisen polun tai vaihesiirtimen tarpeen, mikä mahdollistaa todella plug-and-play-kokemuksen. Sen poikkeuksellinen suorituskyky on osoitettu useissa ulottuvuuksissa: vakaa toiminta ilman tärinän eristysalusta, joka kaappaa korkean tarkan aaltofrontin tiedot reaaliajassa; 2 nM RMS: n korkea herkkyys ja 512 × 512 (262 144 vaihepiste) resoluutio mahdollistaa testatavan objektin mikroskooppisten yksityiskohtien selkeän visualisoinnin; Ja kompakti, nyrkkikokoisessa pakkauksessa, sillä on laaja spektrivaste 400-900 nm ja tarjoaa täyden resoluution, reaaliaikaisen 3D-aaltoproferentin näytön 5 kehystä sekunnissa. FIS4 -sarja on suunniteltu vaativaan tieteelliseen tutkimukseen ja tarkkaan teollisuuden tarkastusskenaarioihin. Se voi palvella tarkasti useita huippuluokan kenttiä, kuten lasersäteen laatuanalyysiä, adaptiivista optiikkajärjestelmän virheenkorjausta, tasoa/palloa optista komponentin pinnan mittausta, optisen järjestelmän kohdistamista ja kalibrointia, optisen ikkunan tarkistusta ja pinnan karheutta ja mikroprofiilin karakterisointia tarjoamalla ihanteellisen ydinmittaustyökalun nykyaikaiseen optiseen mittaukseen.

BojiongFIS4 Ultra-High Resolution Wavefront -anturi (jäähdytetty versio) 400-900nm Soveltaminen

BojiongFIS4 Ultra-High Resolution Wavefront -anturi (jäähdytetty versio) 400-900nm Yksityiskohdat

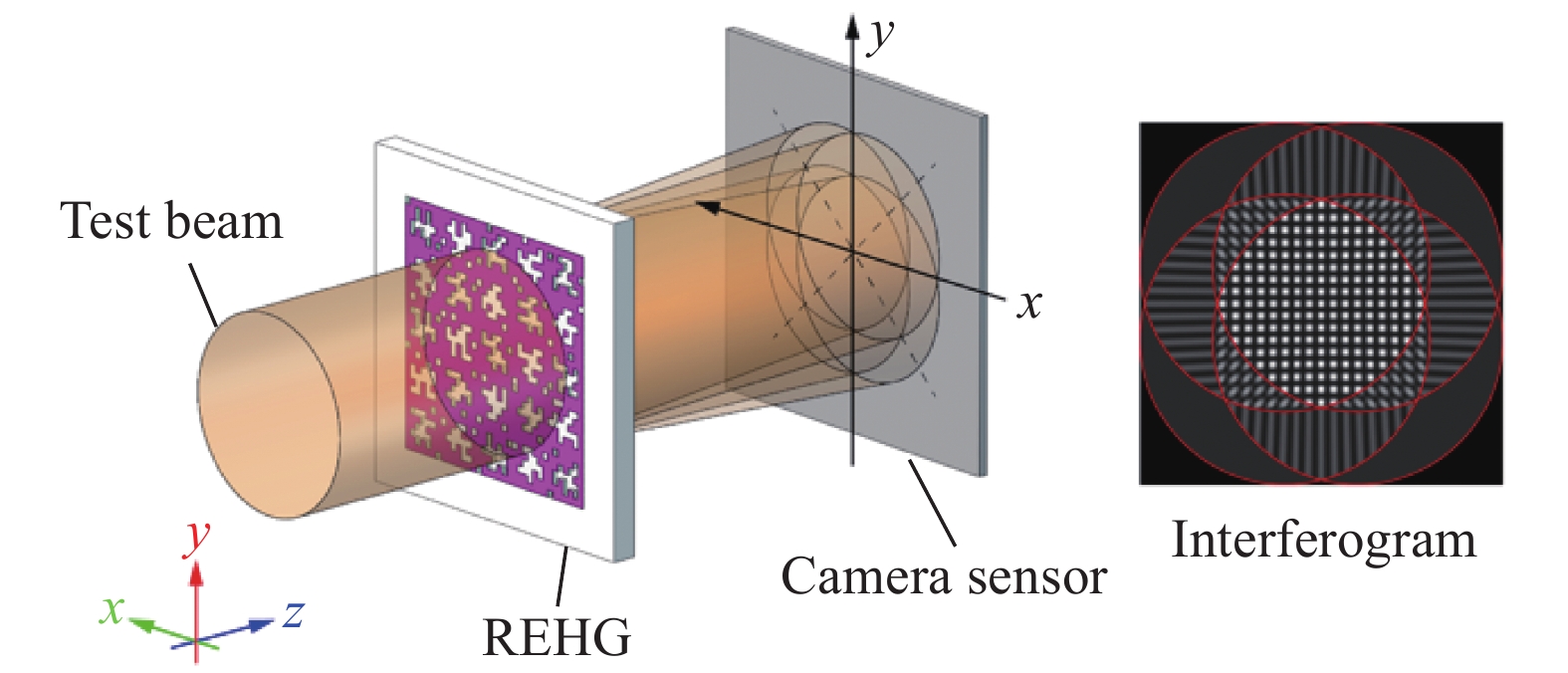

SeFIS4 Ultra-High Resolution WavefroNT-anturi (jäähdytetty versio) 400-900nmperustuu ainutlaatuiseen patentoituun satunnaiskoodattuun neljän aallon diffraktiotekniikkaan, joka voi saavuttaa aaltofrontin itseharjoituksen yhdessä optisella polulla, ja häiriövaikutus muodostuu suoraan takaosan kuvatasoon. Tämä järjestelmä vähentää merkittävästi riippuvuutta valonlähteen koherenssista ja voi suorittaa korkean tarkkuuden häiriöiden mittauksen yhdessä tavanomaisen kuvantamisyksikön kanssa ilman vaihekäyttöä. SeFIS4 Wavefront -anturiSillä on erinomainen tärinänkestävyys ja toiminnallinen stabiilisuus, ja se voi stabiilisti saavuttaa nanometrin tason aaltofrontin mittauksen jopa ilman tärinän eristyslaitetta. Verrattuna perinteisiin Microlens-taulukkotyyppisiin Hartmann-antureihin, FIS4-aalto-anturi voi tarjota tiheämmän vaihekappaleenäytteen, laajemman spektrin sopeutumisalueen ja korkeamman dynaamisen mittauksen ylärajan, samalla kun se ylläpitää kilpailevampaa kustannustehokkuutta, mikä tekee siitä ihanteellisen ratkaisun vaativiin optisiin mittausskenaarioihin.

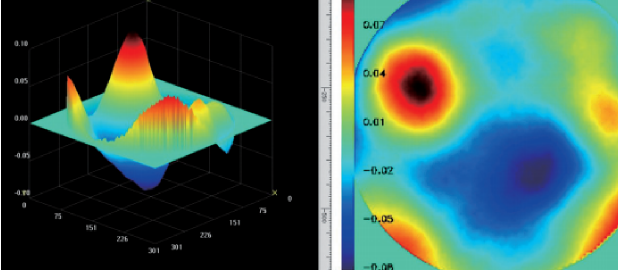

Kuva.

Kuva.

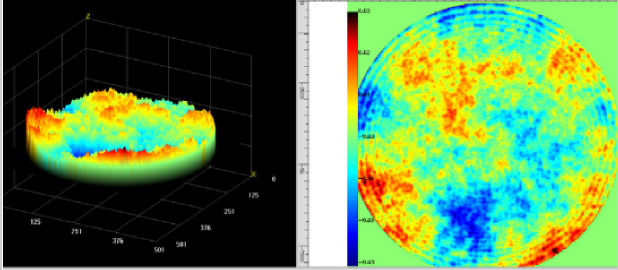

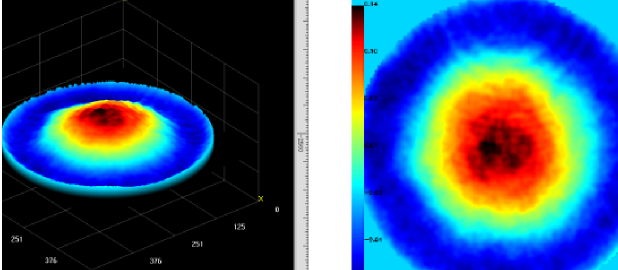

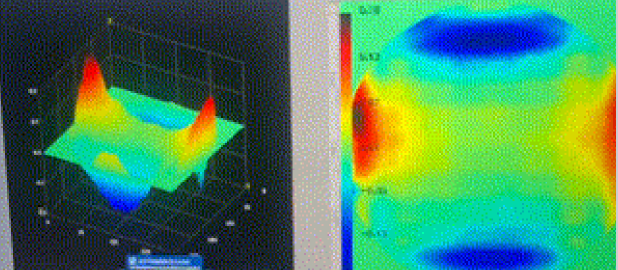

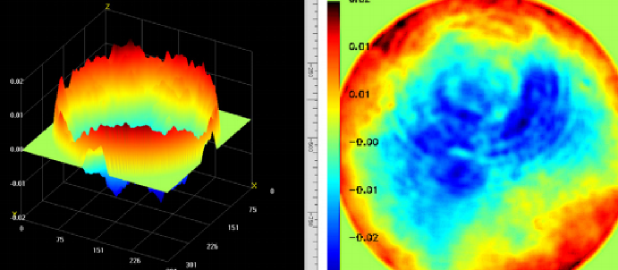

SeFIS4 Wavefront -anturierittäin integroidulla suunnittelulla, poikkeuksellisella ympäristömuotoilukelpoisuudella, erinomaisella ajallisella resoluutiolla ja laajalla järjestelmän yhteensopivuudella on tullut uraauurtava innovaatio optisen metrologian suhteen. Tämä tuote ei vain osoita suurta potentiaalia tieteellisessä tutkimuksessa, vaan se on myös saanut korkean tunnustuksen teollisuussovelluksissa. Käytetään alun perin tarkkuustarkastukseen perinteisissä optisissa työpajoissa,FIS4 Wavefront -anturion onnistuneesti palvellut erikoistuneita kenttiä, kuten optisen komponenttien pintatestaus, lasersäteen laatuanalyysi ja mukautuva optiikkajärjestelmän kalibrointi. Sen sovellus on nyt laajentunut kattamaan huipputekniset tutkimusalueet, kuten biolääketieteellinen kuvantaminen, nanohiukkasten seuranta, metasurface-rakenteen karakterisointi ja lämpötilan kentän seuranta, mikä osoittaa sen voimakkaita monitieteisiä ominaisuuksia.

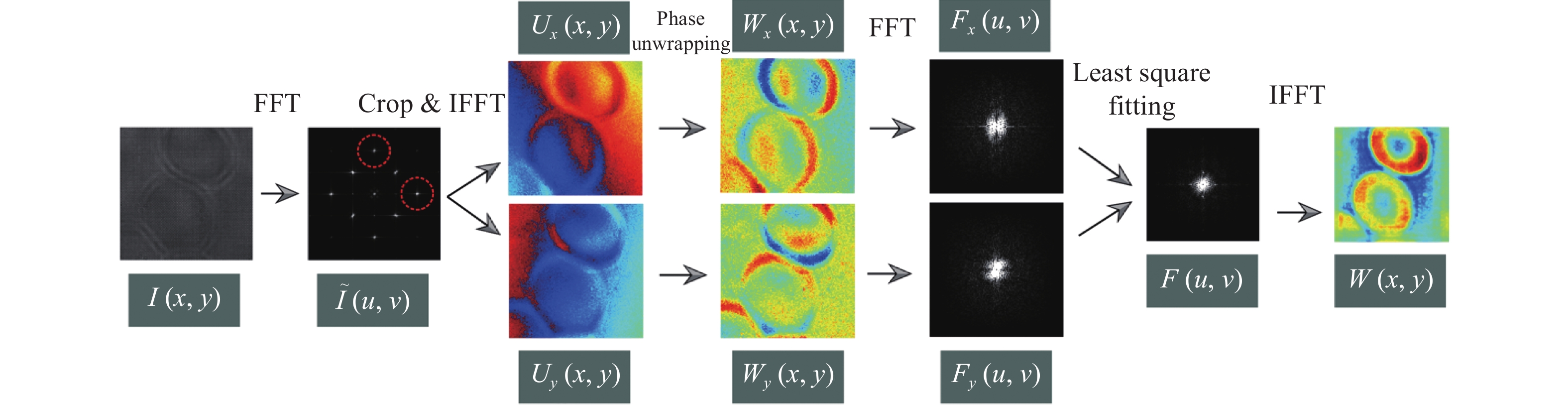

Kompaktin mekaanisen suunnittelun ansiostaFIS4 Wavefront -anturivoidaan integroida helposti erilaisiin mikroskopian kuvantamisjärjestelmiin ja monimutkaisiin optisiin alustoihin. Sen innovatiivinen arkkitehtuuri, joka perustuu yleisen polun interferometrian periaatteeseen, antaa laitteelle mahdollisuuden ylläpitää nanometrin tason mittaustarkkuutta jopa korkean värähtelyn ympäristöissä varmistaen vakaan toiminnan ilman, että tarvetta on tarpeen ylimääräistä värähtelyn eristyslaitteita. Anturissa on myös yhden altistumisen aaltofront-rekonstruointi, joka mahdollistaa nopean dynaamisen prosessin, kuten nesteen liikkeen, hiukkasten transienttien ja lasersiirron, tarkan kaappauksen ja tarkat kvantitatiivisen analyysin.

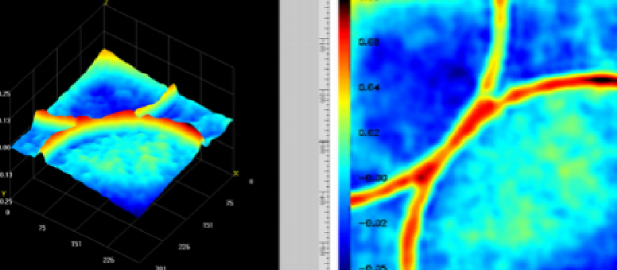

Biolääketieteellisessä tutkimuksessa FIS4-järjestelmä on onnistuneesti saavuttanut etikettivapaat, pitkäaikaiset, kolmiulotteisen kvantitatiivisen vaihekuvauksen monien elävien solujen (mukaan lukien COS-7, HT1080, RPE, CHO, HEK ja ensisijaiset neuronit), mikä vähentää merkittävästi fototoksisuutta ja tarjoaa uuden teknisen lähestymistavan solujen dynamiikan opiskeluun. Järjestelmän vaiheen viivästyskuvantamiskyky mahdollistaa myös kahtaistuvien rakenteiden, kuten kollageenikuitujen ja sytoskeletonin, korkean kontrastin kuvantamisen, mikä edistää merkittävästi kudosmekaniikan ja patologian tutkimusta.

EtenkinFIS4 Wavefront -anturiTekninen arkkitehtuuri osoittaa merkittävän kaistan skaalautuvuuden. Sen suunnitteluperiaatteita on sovellettu menestyksekkäästi vaihekuvausjärjestelmien kehittämiseen röntgen-, keski-aallon infrapuna- (MWIR) ja pitkäaaltoinfrapuna (LWIR) -bändeissä tarjoamalla innovatiivisia mittausratkaisuja materiaalitieteelle, lämpöhallinnolle ja kansalliselle puolustusturvallisuudelle. Viime vuosina anturi on myös löytänyt laajalle levinneen sovelluksen nousevilla aloilla, kuten metasurface-vaiheen manipuloinnin arviointi ja kaksiulotteisten materiaalien optisten ominaisuuksien karakterisointi, mikä osoittaa sen merkittävän arvon ja laajan sovellettavuuden perustutkimusvälineenä.
