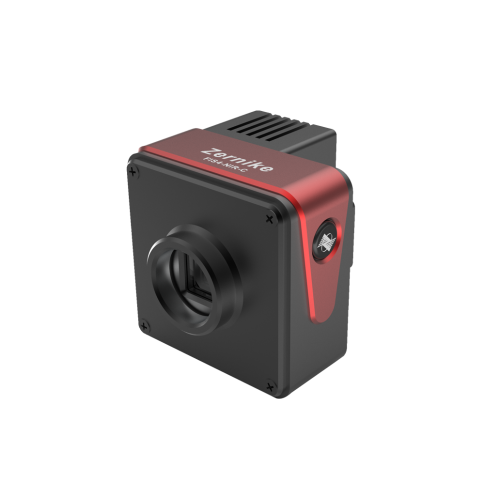

FIS4 lähellä infrapuna-aalto-anturi (jäähdytetty versio) 900-1200nm

FIS4 lähellä infrapuna-aalto-anturi (jäähdytetty versio) 900-1200nm

SeBojiong FIS4 NIR-C Wavefront -anturi 900-1200NMon suunniteltu vaativiin infrapunaoptisiin sovelluksiin. Se integroi tarkkaan puolijohdejäähdytysjärjestelmän FIS4: n lähellä infrapuna-aalto-anturia. Tämä stabiloi aktiivisesti ytimen ilmaisimen lämpötilan alle -10 ° C ympäristön, tukahduttaa merkittävästi tumman virran ja lämpökohinan ja saavuttaa 2NM RMS: n erittäin korkean mittausstabiilisuuden. Anturilla, joka kattaa 900–1200 nm lähin infrapunakaistan, anturilla on erittäin korkea 512 × 512 spatiaalinen resoluutio ja laaja dynaaminen alue ≥260 μm, mikä mahdollistaa aaltopohjan vääristymisen ja suuritehoisten laserien, metasurface-laitteiden ja silikonipohjaisten puolijohteiden jakautumisen selkeän analyysin, ja silikonipohjaiset puolijohtot.

Bojiong Fiis4 nir-c aalto -anturi900-1200nm Esittely

SeBojiong FIS4 lähellä infrapuna-aalto-anturi (jäähdytetty versio) 900-1200Nmon yrityksemme uusi sukupolvi tarkkaan optisten tarkastuslaitteiden kanssa, joissa on erinomainen tärinänkestävyys ja reaaliaikainen aaltofrontin mittausominaisuus. FIS4 NIR-C-aalto-anturi noudattaa tiukkaa ISO 9001 -laadunhallintajärjestelmää, ja sen sertifioidaan Kiinan metrologian instituutti (NIM). Sen mukana tulee yhden vuoden takuu. FIS4 NIR-C-aalto-anturi käyttää yhteistä polun interferometristä optista suunnittelua ja reaaliaikaisen aaltofrontin rekonstruointialgoritmia, jotta saavutetaan korkean tarkkuuden aaltofrontin mittaus vaiheen vaihtamisessa, mikä tekee siitä sopivan moniin vaativiin tieteellisiin tutkimuksiin ja teollisiin sovelluksiin.

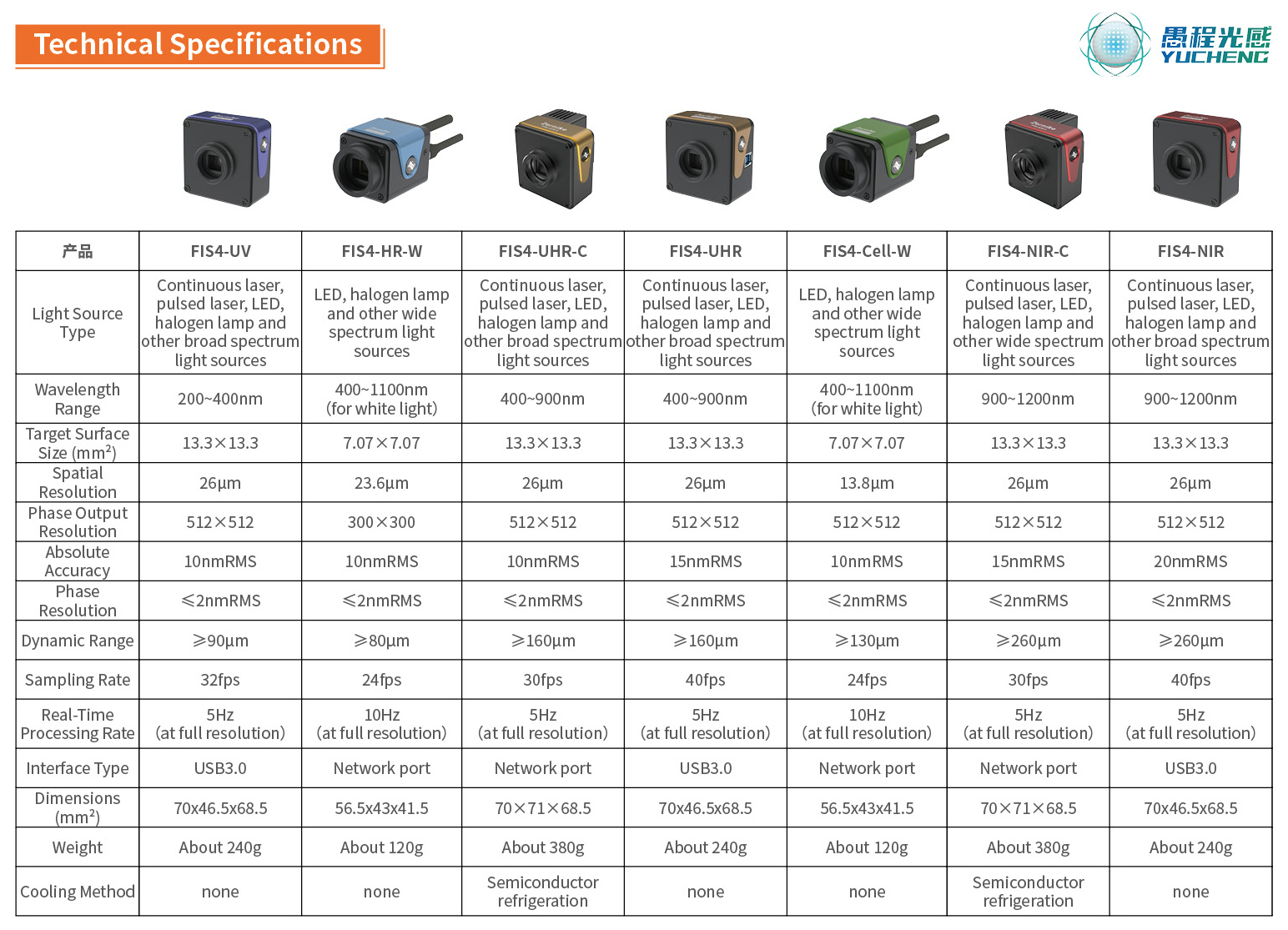

Bojiong Fiis4 nir-c Wavefront -anturi 900-1200NM Parametri (spesifikaatio)

Bojiong Fiis4 nir-c Wavefront -anturi 900-1200NM Ominaisuus ja sovellus

Vuodesta 2006 lähtien professori Yang Yongyingin ryhmä Zhejiangin yliopistossa on onnistuneesti kehittänyt laaja-alaisen FIS4-sarjan aaltorannan anturin, joka perustuu yhteisen reitin interferometrirakenteeseen ja reaaliaikaiseen aaltofrontin rekonstruktioalgoritmeihin. 17 vuoden jatkuvan tutkimuksen jälkeen tämä tuote tarjoaa seuraavat keskeiset edut:

· Erinomainen tärinänkestävyys, tärinän eristämisalusta;

· Nanometrin tason herkkyys, aaltofrontin mittausherkkyys saavuttaa jopa 2 nm RMS;

· Integroitu yhden optisen polun suunnittelu, innovatiivisesti käyttämällä yhden optisen polun rakennetta, ei tarvita optista reittiä;

· Käyttäjäystävällinen toiminta;

· Kompakti ja kannettava, helppo kuljettaa, sopii erilaisiin paikan päällä oleviin integraatioihin ja sovelluksiin

SeFIS4 lähellä infrapuna-aalto-anturi (jäähdytetty versio) 900-1200Nmon suunniteltu tarkkaan optiseen tarkastukseen ja mittaamiseen, joka sopii teollisuuden tarkastus-, tieteelliseen tutkimukseen ja puolustussovelluksiin. Suurella resoluutiolla 512 × 512 (262,144) vaihepistettä anturi saavuttaa korkean tarkkuuden aaltofrontin mittauksen laajalla spektrialueella 900–1200 nm ja tukee reaaliaikaista 3D-näyttöä 10 kehystä sekunnissa täydellä resoluutiolla. Tyypillisiä sovelluksia ovat optisen järjestelmän aberraatioanalyysi, optinen kalibrointi, materiaalin sisäinen hilan jakauman havaitseminen, metasurface ja metallien aaltofrontin karakterisointi jne., Jotka luotettavia työkaluja huippuluokan optiseen mittaukseen.

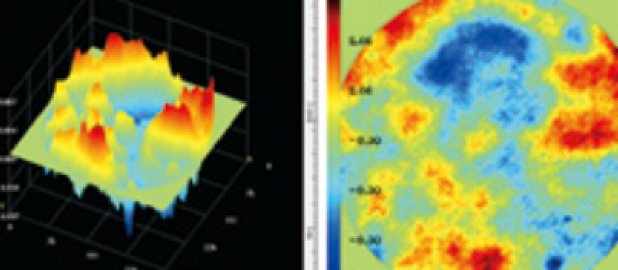

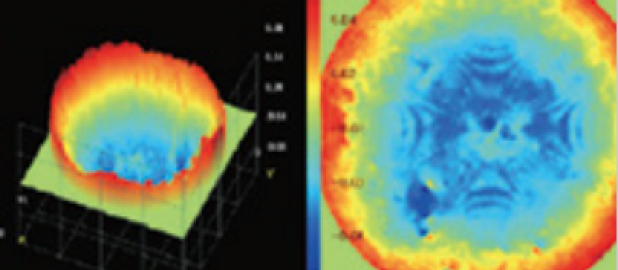

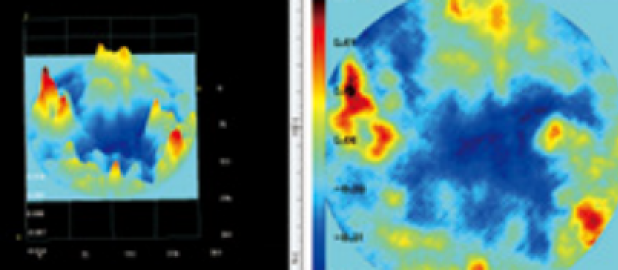

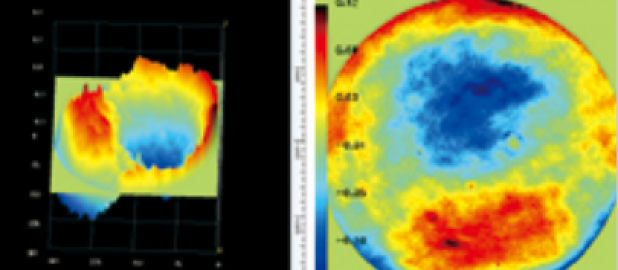

Bojiong Fiis4 nir-c Wavefront -anturi 900-1200NM  Soveltaminen

Bojiong Fiis4 nir-c Wavefront -anturi 900-1200NM Yksityiskohdat

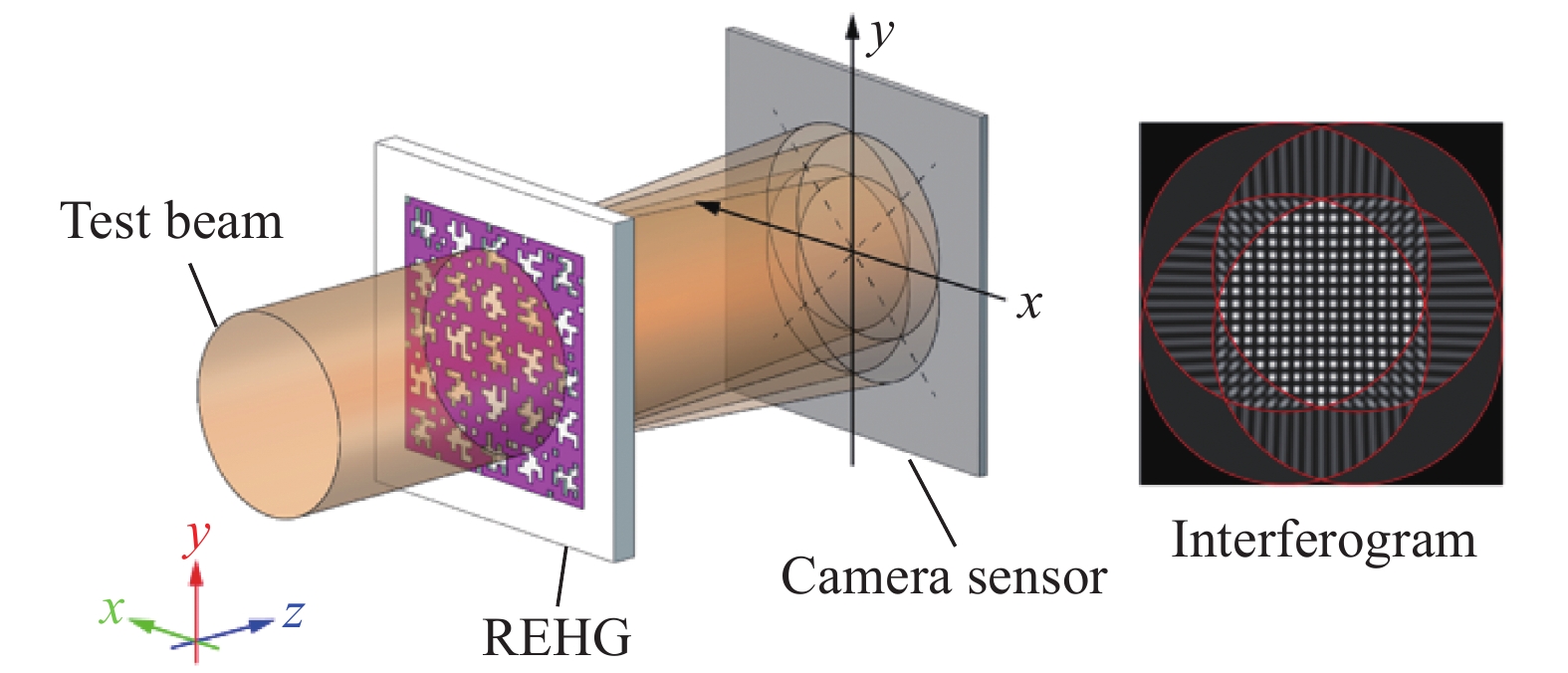

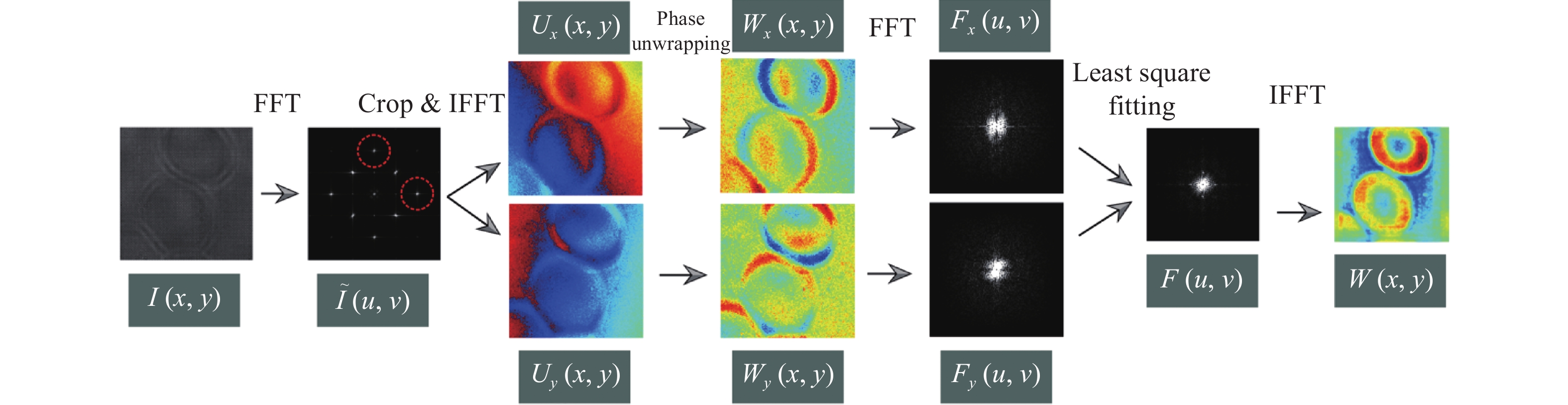

SeFIS4 lähellä infrapuna-aalto-anturi (jäähdytetty versio) 900-1200NmHyödyntää patentoitua satunnaista koodattua neli-aallon diffraktiotekniikkaa hyödyntämällä yksisirun valonlähdettä mitatun aaltopään itsehajoituksen saavuttamiseksi, ja häiriöt tapahtuvat takakuvatasolla. Tämä tekniikka vähentää merkittävästi riippuvuutta valonlähteiden koherenssista, poistamalla vaihesiirtimen tarve ja mahdollistaa korkean tarkkuuden interferometrian yhdistettynä standardikuvausjärjestelmään. Verrattuna perinteisiin Hartmann-antureihin, jotka perustuvat mikrolensien taulukoihin, FIS4 NIR-C-aalto-anturi ylittää perinteiset kaksoispalkin interferometrit, jotka tarjoavat merkittäviä suorituskykyä useilla alueilla: korkeamman resoluution vaihepisteet, laajempi toimintakaistan sopeutumiskyky ja suurempi dynaaminen alue, kaikki tarjoavat erinomaisia ​​kustannustekijöitä.

Kuva.

Kuva.

SeFIS4 Wavefront -anturion erinomainen työkalu tieteellisen tutkimuksen ja teollisen tarkastuksen aloilla. Siinä yhdistyy taitavasti monia etuja, kuten kompaktiisuus, korkea stabiilisuus, erinomainen ajallinen resoluutio ja hyvä järjestelmän yhteensopivuus, mikä tekee siitä ydintyökaluun liittyvillä aloilla.

Sovellusten suhteen sen kehityshistoria todistaa sen vahvan sopeutumiskyvyn ja skaalautuvuuden. Alun perinFIS4 Wavefront -anturikäytettiin ensisijaisesti optisten työpajojen perustarkastustehtäviin. Esimerkiksi optisten komponenttien laatuanalyysissä se voi arvioida tarkasti, vastaako komponenttien laatu standardeja hyödyntäen sen tarkkaa havaitsemisominaisuuksia. Lasersäteen diagnoosissa se voi huolellisesti analysoida lasersäteen erilaisia ​​parametreja tarjoamalla luotettavan perustan seuraavaa optimointia ja säätämistä varten. Lisäksi adaptiivisen optiikan hallinnan alalla sillä on myös keskeinen rooli, joka helpottaa tarkkaa optista hallintaa.

Nykyään sovelluksen laajuusFIS4 Wavefront -anturion laajasti laajennettu. Biologisen mikroskopian kuvantamisen alalla se antaa tutkijoille mahdollisuuden tarkkailla biologisia mikrorakenteita selkeämmin. Nanohiukkasten seurannassa se voi tarkalleen seurata nanohiukkasten liikkeen etenemissuuntausta ja muita avaintietoja. Metasurface-mittaustyössä se tarjoaa tarkkoja mittaustietoja, jotka helpottavat perusteellista tutkimusta. Eri aloilla, kuten termodynaaminen karakterisointi, se osoittaa myös välttämättömän arvon.

Rakenteellisten ominaisuuksien näkökulmastaFIS4 Wavefront -anturiYllä on kompakti ja hieno muotoilu, jonka avulla se voidaan integroida helposti olemassa oleviin mikroskooppijärjestelmiin ja laajentaa huomattavasti sen sovellusskenaarioita. Lisäksi sillä on erinomaiset värähtelyn vastaiset ominaisuudet, mikä varmistaa mittaustarkkuuden jopa ankarissa ulkoisissa ympäristöissä. Tämä takaa, että ulkoiset häiriöt eivät vaikuta havaitsemistuloksiin, mikä tarjoaa vakauden ja luotettavuuden.

On syytä mainita, että yhden altistumisen kuvantamisfunktioFIS4 Wavefront -anturion erittäin edullinen, etenkin nopean dynaamisen prosessin tallentamiseen. Biolääketieteellisen tutkimuksen alalla tällä toiminnolla se on onnistuneesti saavuttanut etikettivapaat, korkearesoluutioiset reaaliaikaiset havainnot erilaisille eläville soluille, kuten COS-7, HT1080, RPE, Cho, HEK ja neuronit, tarjoamalla tehokkaan havaintotyökalun biolääketieteelliseen tutkimukseen.

Lisäksi tämä anturi tukee korkean kontrastin vaiheen viivealuetta, joka mahdollistaa anisotrooppisten rakenteiden, kuten kollageenikuitujen ja sytoskeletonien, selkeän visualisoinnin, joka tarjoaa selkeän kuvan perusteelliselle tutkimukselle liittyvistä biologisista rakenteista. Lisäksi sen sovellusaluetta on laajennettu edelleen vaihekuvaukseen röntgen-, keskipitkällä ja pitkän infrapuna-aallonpituuskaistalla, mikä osoittaa merkittävän arvon metasurfaarien ja kaksiulotteisten materiaalien analysoinnissa ja tehokkaasti tutkimuksen edistymisessä näillä raja-aloilla.
