Bojiong FIS4 ULTRA-HIGH RESURLOUR AWAVE FRONTRONTOR 400-900NM hyödyntää innovatiivista neljä-aaltoaE sivuttainen leikkausinterferometriatekniikka. Erittäin korkealla tiheydellä 512 × 512 (yli 260 000) vaiheen havaitsemispistettä, se saavuttaa nanometrin tason aaltofrontin resoluution. Se aalto -anturi Ylläpitää 2 nm RMS -mittaustarkkuutta vakioympäristöissä ilman värähtelyn eristämistä ja tuottaa täydellisen optisten eritelmien, mukaan lukien Zernike -kertoimet, PSF ja MTF, täydellä resoluutiolla 5 kehyksen sekunnissa. Hyödyntämällä kotimaassa tuotettua satunnaiskoodausta ritilä- ja adaptiivista ratkaisualgoritmia, se toimii vakaasti monimutkaisissa teollisuusympäristöissä, mukaan lukien niille, joille on ominaista värähtely ja lämpötilan vaihtelut. Se tarjoaa erittäin luotettavan aaltofrontin mittausratkaisun erittäin tarkkaan valmistukseen, optoelektroniseen järjestelmän kokoonpanoon ja huippuluokan tieteelliseen tutkimukseen.

BojiongFIS4 ULTRA-HIGH RESURLOUR AWAVE FRONTRONTOR 400-900NM Esittely

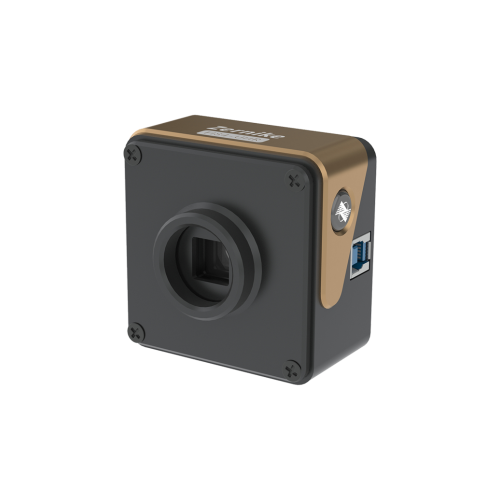

SeFIS4 ULTRA-HIGH RESURLOUR AWAVE FRONTRONTOR 400-900NM on yrityksemme seuraavan sukupolven lippulaiva optinen mittauslaite. Siinä on ISO 9001 -laadunhallintajärjestelmän sertifiointi ja se on jäljitettävissä Kiinan kansallisen metrologian instituutin (NIM) kanssa. Sen mukana tuleeyksi-Ky -takuu. Tämä anturi hyödyntää omaa yleisen polun interferometrin optista järjestelmää ja reaaliaikaisen aaltorautaratkaisuarkkitehtuurin, joka eliminoi vaiheen vaihtamis- tai vertailupeilien tarpeen. Se voi saavuttaa stabiilin 512 × 512 erittäin korkean resoluution aaltofrontin mittaukset jopa korkean värähtelyn ympäristöissä.

2 nm: n RMS: n erittäin korkean tarkkuuden, ≥160 μm leveän dynaamisen alueen ja 5 kehyksen/sekunnin kokonaisparametrin reaaliaikaisen lähtökyvyn kanssaFIS4 ULTRA-HIGH RESURLOUR AWAVE FRONTRONTOR 400-900NM  Voi kaapata tarkasti ohimenevän aaltofrontin yksityiskohdat ja korkean asteen poikkeavuudet. Sitä sovelletaan laajasti kenttiin, kuten lasersäteen diagnoosi, vapaamuotoisen pintatarkastus, adaptiivinen optiikka ja erittäin tarkan valmistus. Se todella saavuttaa "käynnistysmittauksen ilman värähtelyn eristämistä", mikä parantaa huomattavasti korkean tarkan optisen tarkastuksen tehokkuutta ja luotettavuutta.

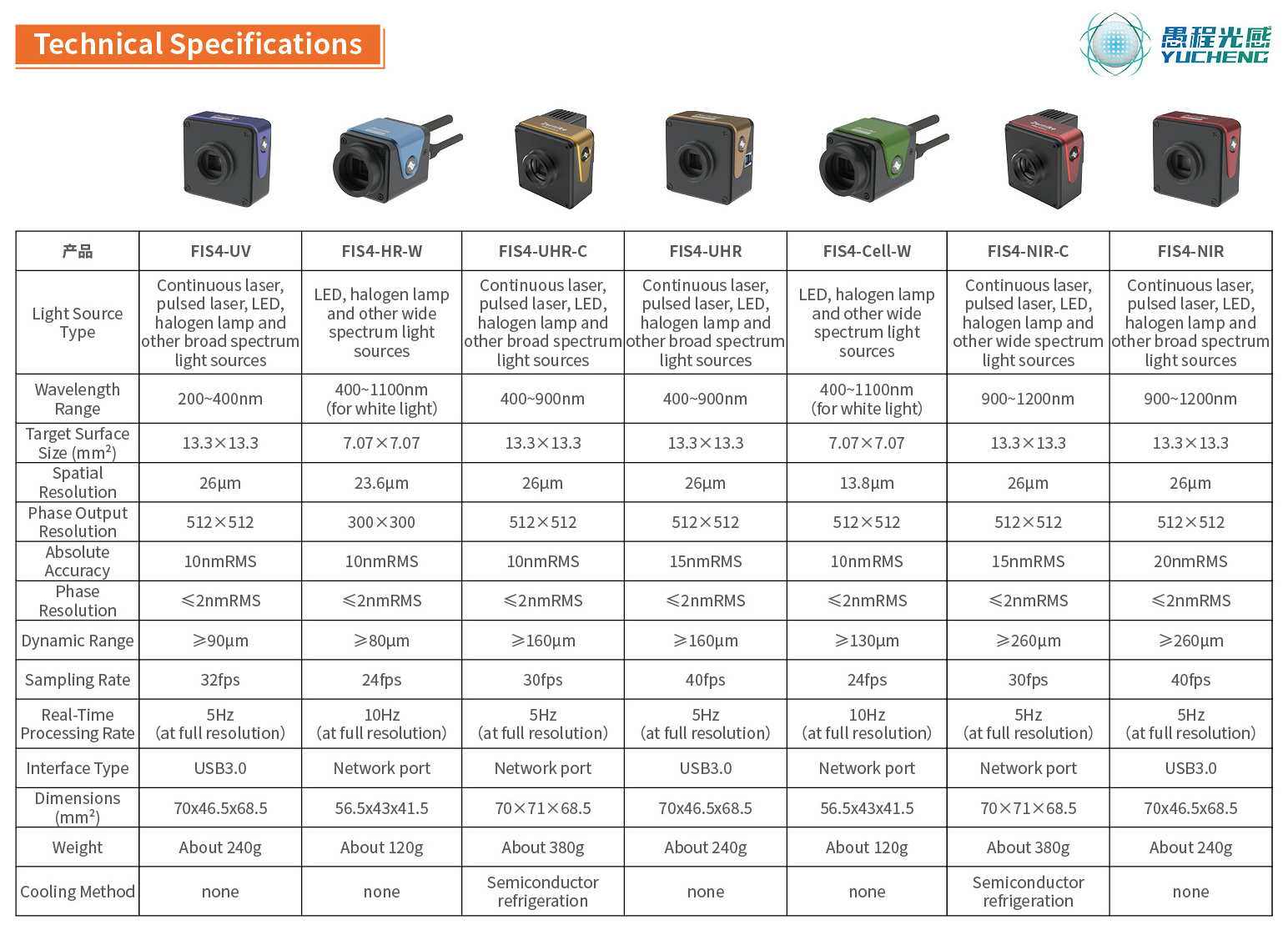

BojiongFIS4 ULTRA-HIGH RESURLOUR AWAVE FRONTRONTOR 400-900NM Parametri (spesifikaatio)

BojiongFIS4 ULTRA-HIGH RESURLOUR AWAVE FRONTRONTOR 400-900NM Ominaisuus ja sovellus

Vuodesta 2006，Professori Yang Yongyingin joukkue Zhejiangin yliopistossa on käynnistänyt laaja-alaisen FIS4-sarjanaaltofrontianturit 17 vuoden tutkimuksen ja kehityksen jälkeen käyttämällä yhteisen polun suunnittelua ja reaaliaikaisia ​​aaltofrontin rekonstruointialgoritmeja.

· Yhden optisen polun suunnittelu eliminoi viitevalon tarpeen, mikä mahdollistaa plug-and-play-toiminnan.

· Wavefront-tietojen reaaliaikainen havaitseminen on mahdollista ilman värähtelyä

eristysalusta.

· Herkkyys voi saavuttaa 2 nm RMS: n.

· Resoluutio saavuttaa 512 × 512.

· Koko on vain nyrkin koko.

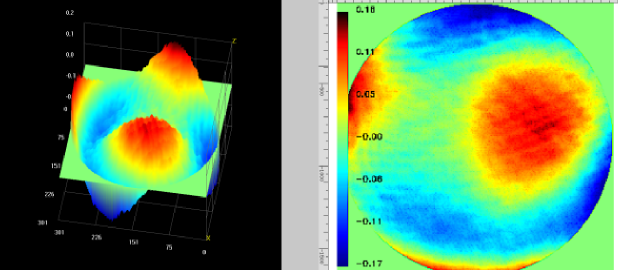

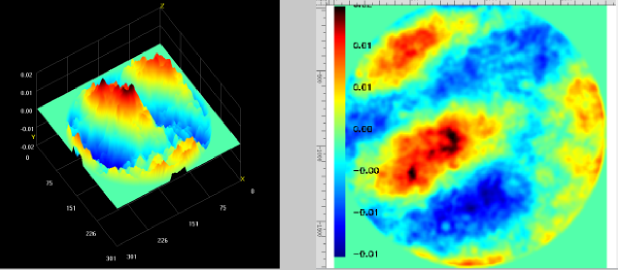

 TämäFIS4 ULTRA-HIGH RESURLOUR AWAVE FRONTRONTOR 400-900NM on erityisesti kehitetty auttamaan tieteellistä tutkimusta ja tarkkaa teollisuusskenaarioita. Sen erittäin korkea resoluutio voi havaita testien alla olevan objektin aaltorintaman yksityiskohdat. Siinä on erittäin korkea resoluutio 512 × 512 (262,144) vaihepistettä, laaja spektrivaste 400-900Nm ja 5-kehyksen täyden resoluution reaaliaikainen 3D-näyttö. Se tarjoaa ihanteellisen aaltofrontin tunnistamisen mittaustyökalun lasersäteen aaltofrontin havaitsemiseen, adaptiiviseen optiikkaan, tason pinnan mittaukseen, optiseen järjestelmän kalibrointiin, optisen ikkunan havaitsemiseen, optisen pallomaisen pinnan mittauksen, pinnan karheuden havaitsemiseen ja pinnan mikroprofilointiin.

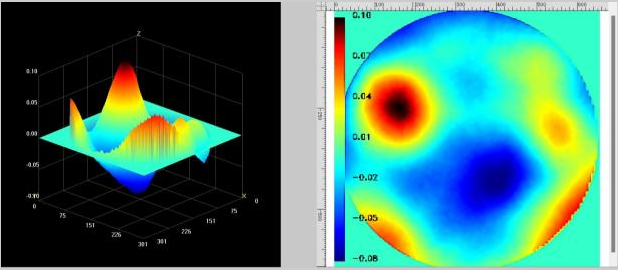

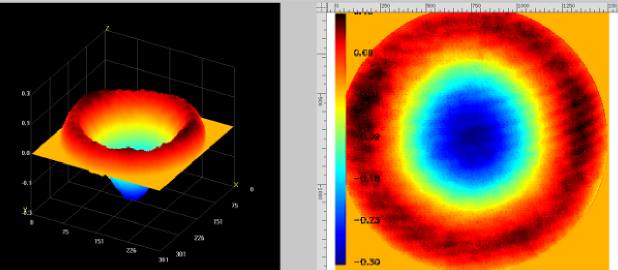

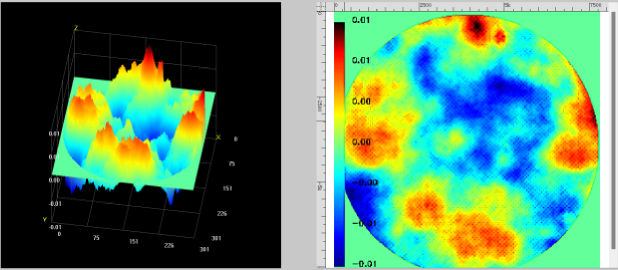

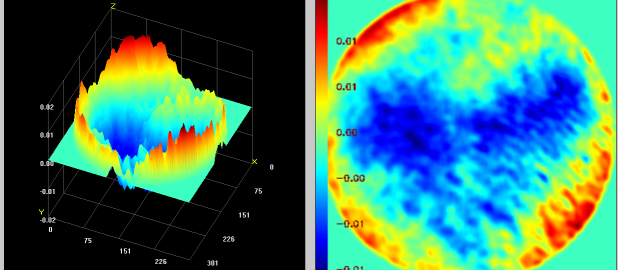

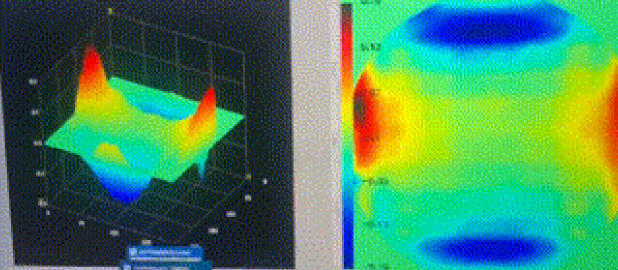

BojiongFIS4 ULTRA-HIGH RESURLOUR AWAVE FRONTRONTOR 400-900NM Soveltaminen

BojiongFIS4 ULTRA-HIGH RESURLOUR AWAVE FRONTRONTOR 400-900NM Yksityiskohdat

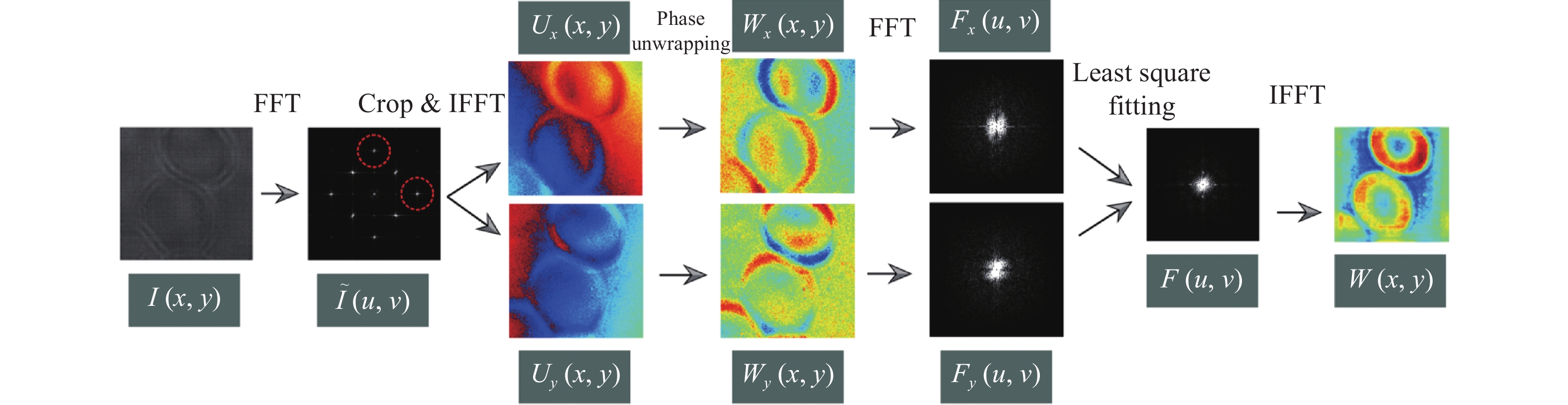

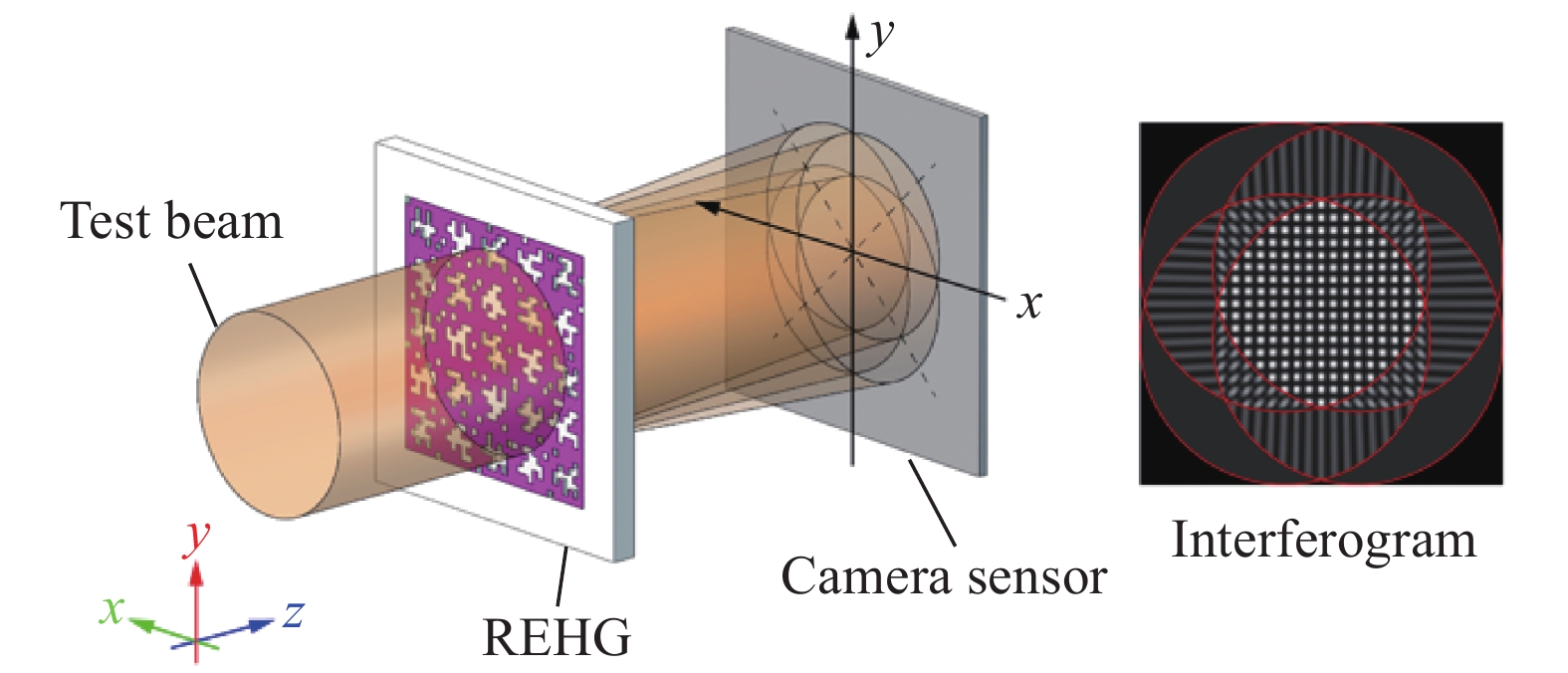

SeFIS4 ULTRA-HIGH RESURLOUR AWAVE FRONTRONTOR 400-900NM Hyödyntää patentoitua, itsenäisesti kehitettyä, satunnaisesti koodattua nelaaltodiffraktiotekniikkaa saavuttaen mitatun aaltofrontin itseharjoituksen yhden reitin valonlähteen avulla. Tämä häiriöprosessi tapahtuu takakuvatasossa. Tämä tekniikka vähentää merkittävästi valonlähteiden koherenssin vaatimuksia, poistamalla mahdollisten vaihesiirtimien tarve ja mahdollistaa korkean tarkkuuden interferometriset mittaukset tavanomaisiin kuvantamisjärjestelmiin. Tuote osoittaa poikkeuksellisen resistanssin ympäristövärähtelyille ja erittäin korkealle toiminnan stabiilisuudelle, joka saavuttaa nanometrin tason mittaustarkkuuden ilman, että tarvetta värähtelyn eristämispohjaan. Verrattuna perinteisiin Microlens Array Hartmann -antureihin, FIS4 tarjoaa merkittäviä etuja: korkeamman tiheyden vaiheen pisteen hankinta, laajempi spektrivaste-alue ja suurempi dynaaminen mittausalue, samalla kun se tarjoaa erinomaisen kokonaiskustannustoiminnan. Innovatiivisella teknisellä arkkitehtuurillaan FIS4aalto -anturi määrittelee uudelleen tarkkaan optisen mittauksen standardin, joka tarjoaa luotettavamman ja kustannustehokkaamman edistyneen ratkaisun tieteelliseen tutkimukseen ja teollisuustesteihin.

Kuva.

Kuva.

SeFIS4 Wavefront SenserKompaktilla, integroidulla suunnittelullaan, poikkeuksellisella ympäristössä kestävyydellä, korkealla ajallisella resoluutiolla ja vankalla järjestelmän yhteensopivuudella on tullut uraauurtava työkalu optisessa metrologiassa, mikä osoittaa laajan potentiaalin soveltamiselle tieteellisessä tutkimuksessa ja teollisuusinnovaatioissa. Alun perin perinteisissä optisissa työpajoissa, mukaan lukien optisten komponenttien pintatestaus, lasersäteen laadun arviointi ja mukautuva optiikkajärjestelmän korjaus, on alun perin kehitetty tarkastusskenaarioita, sen sovellukset ovat nyt huomattavasti laajentuneet kattamaan huippuluokan kentät, kuten biolääketieteen kuvantaminen, nanopartikkelin seuranta, metasurfacface-karakterisointi, lämpötilan mittaus ja tasainen band-band-faasikuva.

SeFIS4 Wavefront -anturi" Erittäin kompakti muotoilu mahdollistaa saumattoman integroinnin olemassa oleviin mikroskoopin optisiin polkuihin tai kompleksisiin optisiin järjestelmiin. Sen ainutlaatuinen arkkitehtuuri, joka perustuu yleisen polun interferometrian periaatteeseen, tarjoaa poikkeuksellisen kestävyyden, nanometrin tason vaiheherkkyyden ylläpitämisen jopa korkean värähtelyympäristöissä, varmistaen vakaan toiminnan ilman, että tarvetta tarvetta tärinän eristämislaitteisiin. Lisäksi anturin yhden altistumisen aaltofrontin rekonstruktiokyky mahdollistaa nopeiden dynaamisten prosessien, kuten nesteen liikkeen, hiukkasten transienttien ja lasersiirron, tarkan sieppauksen ja kvantitatiivisen analyysin.

Biolääketieteellisessä tutkimuksessa FIS4 Wavefront -anturiJärjestelmää on käytetty laajasti etikettivapaan, pitkäaikaiseen, kolmiulotteiseen kvantitatiiviseen faasikuvaukseen monien elävien solujen, kuten COS-7, HT1080, RPE, CHO, HEK ja primaariset neuronit, vähentäen merkittävästi fototoksisia häiriöitä ja tarjoamalla uusi näkökulma solujen dynamiikan tutkimiseen. Tässä tekniikassa on myös erinomainen vaiheviivan kuvantaminen, mikä mahdollistaa kahtaistuvien solujen, kuten kollageenikuitujen ja sytoskeleton, korkean kontrastien visualisoinnin, mikä edistää merkittävästi kudosmekaniikan ja patologian tutkimusta.

LisäksiFIS4: n aaltofrontin tunnistus Arkkitehtuuri osoittaa merkittävän potentiaalin kaista- ja monitieteiselle laajenemiselle. Sen tekniset käsitteet on onnistuneesti laajennettu uusiin vaihekuvausjärjestelmiin röntgen-, keski-aallon infrapuna- (MWIR) ja pitkäaaltoinfrapuna (LWIR) -kaistoissa tarjoamalla uusia mittausratkaisuja materiaalitieteelle, lämpöhallinnolle ja kansalliselle turvallisuudelle. Viime vuosina anturia on sovellettu laajasti nousevissa skenaarioissa, kuten metasurface-vaiheen manipuloinnin arvioinnissa ja kaksiulotteisten materiaalien optisen ominaisuuksien karakterisoinnissa, mikä osoittaa sen kriittisen arvon ja laajan sovellettavuuden perustavanlaatuisena mittausvälineenä edistämään omituista innovaatiota optiikassa ja materiaalitieteessä.

SeFIS4 Wavefront -anturi Jatkaa sovelluksen rajojen työntämistä, aaltofrontin mittaushaasteiden ratkaisemista useissa skenaarioissa yhdellä järjestelmällä, josta tulee yksi ydintyökaluista, jotka tukevat huippuluokan valmistusta, biotieteen tutkimusta ja huipputeknologiamateriaalien kehittämistä.
