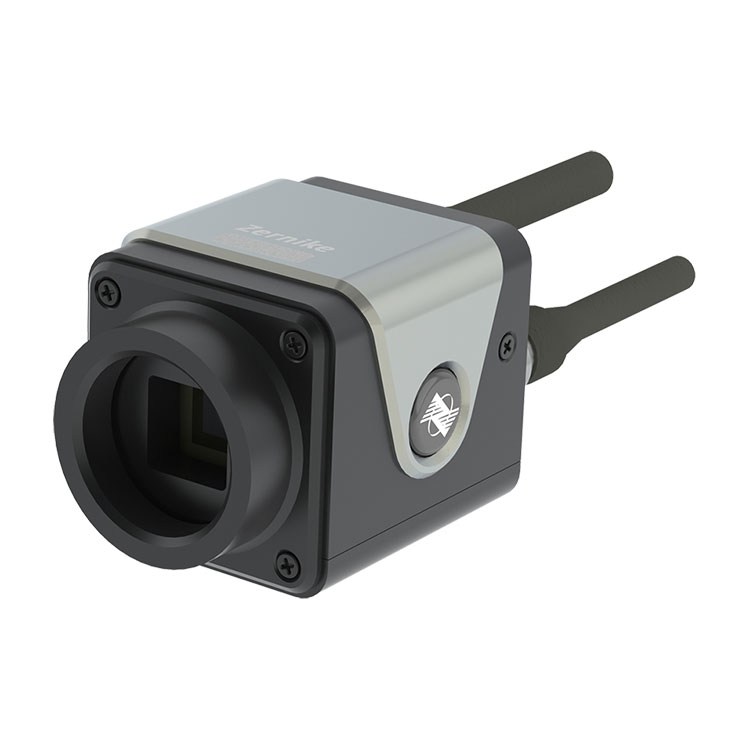

Erittäin nopea aaltorintaman anturi

Virtauskenttä- ja tuulitunnelitestauksen aikana tarvitaan erittäin nopeita tunnistuslaitteita. Bojiong on esitellyt Ultra High Speed ​​Wavefront Sensorin. Tällä laitteella on erittäin korkea tärinänkestävyys, erittäin vakaa vakaus ja erittäin nopeat kuvantamisominaisuudet, jotka mahdollistavat nanotason tarkkuuden mittaukset ilman tärinäneristystä. Sillä on alhaiset vaatimukset valonlähteen koherenssille, eikä se vaadi vaihesiirtoa. Interferometriset mittaukset voidaan suorittaa tavallisilla kuvantamisjärjestelmillä.

Tuotteen tiedot:

Erittäin nopean BOJIONG-aaltorintaman anturin ominaisuus

◆Erittäin korkea resoluutio 420×420 (176400) vaihepistettä

◆2nm RMS korkea vaiheresoluutio

◆Näytekuvausnopeus jopa 107 fps

◆Yksikanavainen valo itsehäiriö, vertailuvaloa ei tarvita

◆Laajaspektri 400nm ~ 1100nm kaista

◆Erittäin vahva tärinänvaimennus, optista tärinäneristystä ei tarvita

◆ Aivan kuten kuvantaminen, helppo ja nopea optisen polun rakentaminen

◆Tukee kollimoituja säteitä ja suuria NA konvergoituja säteitä

 BOJIONG Ultra High-speed Wavefront -anturin käyttö

Tämä BOJIONG Ultra High Speed ​​Wavefront Anturi, jota käytetään kiekkojen pinnan karheuden havaitsemiseen, piipohjaiseen ja lasisubstraatin mikromorfologian mittaukseen, aerodynaamiseen optiikkaan, nopeaan virtauskenttään, kaasuplasman tiheyden mittaukseen

BOJIONG Ultranopean aaltorintaman anturin tiedot

BOJIONG Ultra High-speed Wavefront Sensor, jonka on kehittänyt professoriryhmä Zhejiangin yliopistosta ja Nanyangin teknologisesta yliopistosta Singaporessa ja jossa on kotimainen patentoitu tekniikka. Siinä yhdistyvät diffraktio ja häiriöt yhteisen neljän aallon poikittaisleikkaushäiriön saavuttamiseksi sekä erinomaisella tunnistusherkkyydellä ja estokyvyllä. -Värinäteho ja voi toteuttaa reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinän eristystä. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden. Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
