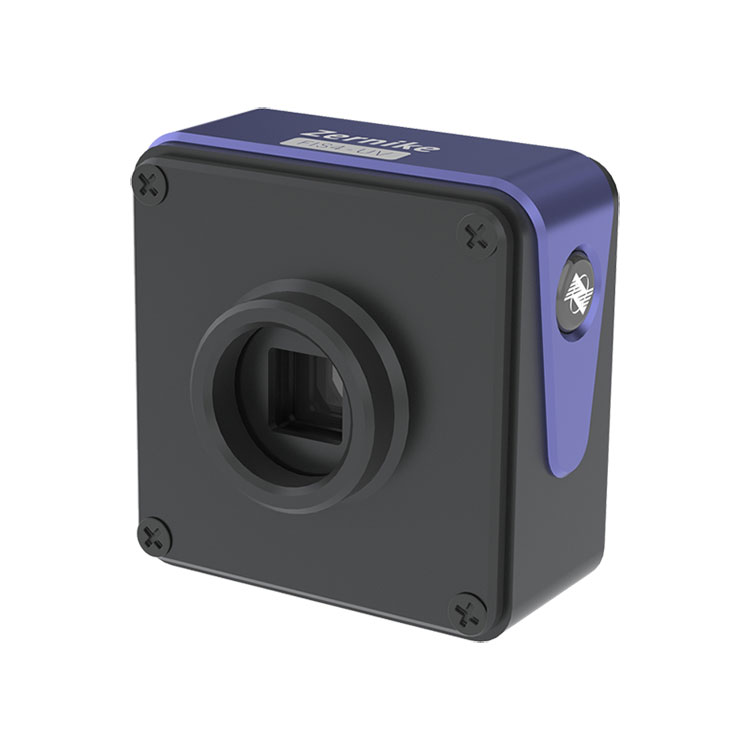

Ultraviolettiaaltorintaman anturi, jonka korkea vaiheresoluutio 2NM RMS ja erittäin vahva tärinänkestävyys. Sen resoluutio on myös 512 × 512 pikseliä (262 144 vaihepistettä), joka pystyy suorittamaan häiriömittauksia takapolttotasolla. Teknologia edellyttää valonlähteen alhaista koherenssia ja eliminoi vaiheensiirron tarpeen. Ultraviolettikuvausjärjestelmän avulla laite pystyy mittaamaan reaaliaikaista aaltorintamaa.
|
tuotteen nimi |
Ultraviolettiaaltorintaman anturi |
|
Aallonpituusalue |
200nm ~ 450nm |
|
Tavoitekoko |
13,3 mm × 13,3 mm |
|
Spatiaalinen resoluutio |
26 μm |
|
Näytteenoton resoluutio |
512×512 (262144 pikseliä) |
|
Vaiheen resoluutio |
＜2nmRMS |
|
Absoluuttinen tarkkuus |
10 nmRMS |
|
Dynaaminen alue |
90 μm (256 min) |
|
Näytteenottotaajuus |
32 fps |
|
Reaaliaikainen käsittelynopeus |
10 Hz (täysi resoluutio) |
|
Käyttöliittymän tyyppi |
USB3.0 |
|
Ulottuvuus |
70mm × 46,5mm × 68,5mm |
|
Paino |
noin 240 g |
◆UV-spektri 200nm ~ 450nm kaista
◆Erittäin korkea resoluutio 512×512 (262144) vaihepistettä
◆Yksikanavainen valo itsehäiriö, vertailuvaloa ei tarvita
◆2nm RMS korkea vaiheresoluutio
◆ Aivan kuten kuvantaminen, helppo ja nopea optisen polun rakentaminen
◆Tukee kollimoituja säteitä ja korkean NA ei-kollimoituja säteitä
◆Erittäin vahva tärinänvaimennus, optista tärinäneristystä ei tarvita
Tätä BOJIONG-ultraviolettiaaltorintaman anturia käytetään optisen järjestelmän poikkeaman mittaamiseen, optisen järjestelmän kalibrointiin, tasaisen (kiekon) pinnan muodon mittaamiseen, optiseen pallomaisen pinnan muodon mittaamiseen jne.
|
Lasersäteen aaltorintaman tunnistus |
Adaptiivisen optiikan Zernike-tilan aaltorintaman tunnistusvaste |
|
Esimerkki optisen järjestelmän aberraation mittauksesta
|
Esimerkkejä optisen järjestelmän kalibroinnista
|
|
Esimerkki kiekon pinnan karheuden mittauksesta
|
Mikroetsausmorfologian mittaus - vikanäyte 1 # -114 riviä |
Zhejiangin yliopiston ja Singaporen Nanyangin teknillisen yliopiston professoriryhmän kehittämä BOJIONG Ultraviolet Wavefront Sensor kotimaisella patentoidulla tekniikalla yhdistää diffraktion ja häiriöt yhteisen neljän aallon poikittaisleikkaushäiriön saavuttamiseksi ylivertaisella tunnistusherkkyydellä ja tärinänestokyvyllä. ja pystyy toteuttamaan reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinän eristystä. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden. Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
|
FIS4 Jokaisen tuotesarjan tekniset parametrit |
||||||
|
|
|
|
|
|
|
|
|
Tuote |
FIS4-UV |
FIS4-HR |
FIS4 KELLO |
FIS4-HS |
FIS4-solu |
FIS4-NIR |
|
Aallonpituusalue |
200-450nm |
400-1100nm |
400-1100nm |
400-1100nm |
400-1100nm |
900-1200nm |
|
Tavoitekoko mm2 |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24 × 10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
|
Spatiaalinen resoluutio |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
|
Kuvan pikseli |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Vaihelähtöresoluutio |
512×512 (262144 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
420×420 (176400 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
|
Vaiheen resoluutio |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Absoluuttinen tarkkuus |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
|
Dynaaminen alue |
90 μm (256 min) |
110 μm (150 min) |
162 μm (256 min) |
132 μm (210 min) |
110 μm (150 min) |
270 μm (256 min) |
|
Näytteenottotaajuus |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
|
Reaaliaikainen käsittelynopeus |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) Tukee viivästynyttä eräkäsittelyä |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
|
Käyttöliittymän tyyppi |
USB3.0 |
CHOP |
USB3.0 |
CHOP |
CHOP |
USB3.0 |
|
Ulkoinen käyttöliittymä |
- |
- |
- |
- |
C-portti |
- |
|
Koko mm2 |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
paino |
noin 240 g |
noin 120 g |
noin 240 g |
noin 120 g |
noin 120 g |
noin 240 g |
