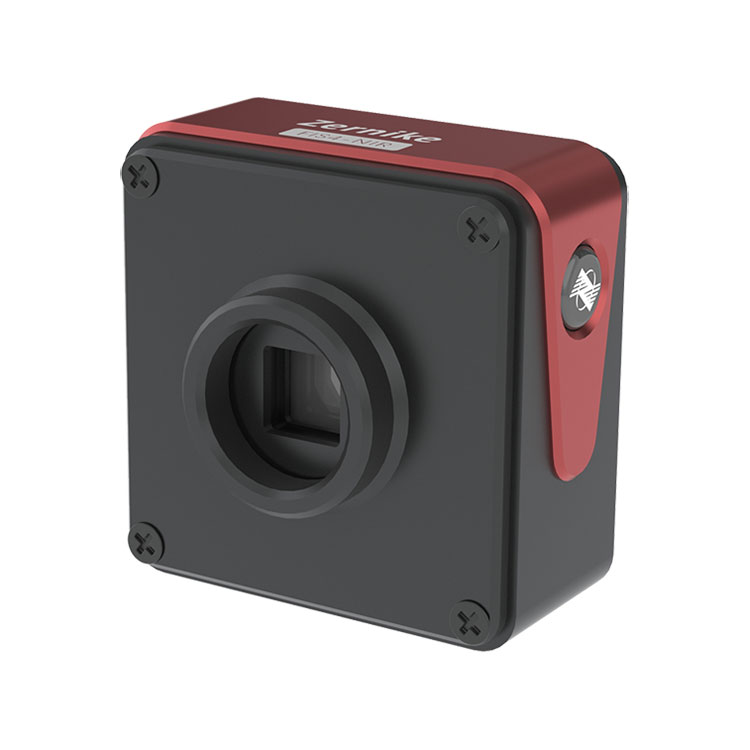

Near-Infrared Wavefront Sensor, jonka vaikuttava dynaaminen alue on jopa 270 μm. Siinä on poikkeuksellinen tärinänkestävyys ja vakaus, mikä mahdollistaa nanometritason tarkkuuden mittaukset ilman tärinäneristystä. Tämä instrumentti soveltuu materiaalien sisäisen hilajakauman mittaamiseen sekä metapintojen ja hyperlinssien aaltorintamamittauksiin. Noudatamme aina periaatetta "laatu ensin, asiakas ensin", ja kutsumme asiakkaita lämpimästi käymään neuvolassa.
|
tuotteen nimi |
Lähi-infrapuna-aaltorintaman anturi |
|
Aallonpituusalue |
900nm ~ 1200nm |
|
Tavoitekoko |
13,3 mm × 13,3 mm |
|
Spatiaalinen resoluutio |
26 μm |
|
Näytteenoton resoluutio |
512×512 (262144 pikseliä) |
|
Vaiheen resoluutio |
＜2nmRMS |
|
Absoluuttinen tarkkuus |
15 nmRMS |
|
Dynaaminen alue |
270 μm (256 min) |
|
Näytteenottotaajuus |
45 fps |
|
Reaaliaikainen käsittelynopeus |
10 Hz (täysi resoluutio) |
|
Käyttöliittymän tyyppi |
USB3.0 |
|
Ulottuvuus |
70mm × 46,5mm × 68,5mm |
|
Paino |
noin 240 g |
◆Laaja dynaaminen alue jopa 270 μm asti
◆2nm RMS korkea vaiheresoluutio
◆Erittäin korkea resoluutio 512×512 (262144) vaihepistettä
◆Yksikanavainen valo itsehäiriö, vertailuvaloa ei tarvita
◆Laajaspektri 900nm ~ 1200nm kaista
◆Erittäin vahva tärinänvaimennus, optista tärinäneristystä ei tarvita
◆ Aivan kuten kuvantaminen, helppo ja nopea optisen polun rakentaminen
◆Tukee kollimoituja säteitä ja suuria NA konvergoituja säteitä
Tätä BOJIONG-lähi-infrapuna-aaltorintaman anturia käytetään optisen järjestelmän aberraation mittaamisessa, optisen järjestelmän kalibroinnissa, materiaalin sisäisen hilan jakautumisen mittauksessa, hyperpinnan mittauksessa, hyperlinssin aaltorintaman mittauksessa
|
Esimerkki optisen järjestelmän aberraation mittauksesta |
Näytemitta hilajakaumasta materiaalin sisällä |
|
Esimerkkejä optisen järjestelmän kalibroinnista |
Esimerkki metapinnan aaltorintaman mittauksesta |
|
Esimerkki hyperlinssin aaltorintaman mittauksesta |
|
BOJIONG Near-Infrared Wavefront Sensor, jonka on kehittänyt professoriryhmä Zhejiangin yliopistosta ja Nanyangin teknologisesta yliopistosta Singaporessa. Se yhdistää diffraktion ja häiriöt yhteisen neljän aallon poikittaisleikkaushäiriön saavuttamiseksi sekä erinomaisen tunnistusherkkyyden ja anti- tärinän suorituskykyä ja voi toteuttaa reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinän eristystä. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden. Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
|
FIS4 Jokaisen tuotesarjan tekniset parametrit |
||||||
|
|
|
|
|
|
|
|
|
Tuote |
FIS4-UV |

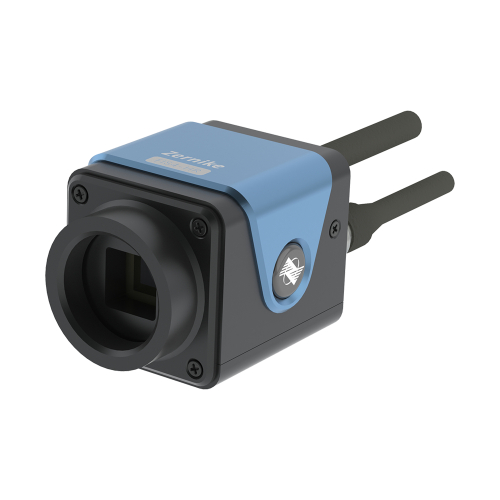

FIS4-HR |
FIS4 KELLO |
FIS4-HS |
FIS4-solu |
FIS4-NIR |
|
Aallonpituusalue |
200-450nm |
400-1100nm |
400-1100nm |
400-1100nm |
400-1100nm |
900-1200nm |
|
Tavoitekoko mm² |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24 × 10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
|
Spatiaalinen resoluutio |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
|
Kuvan pikseli |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Vaihelähtöresoluutio |
512×512 (262144 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
420×420 (176400 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
|
Vaiheen resoluutio |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Absoluuttinen tarkkuus |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
|
Dynaaminen alue |
90 μm (256 min) |
110 μm (150 min) |
162 μm (256 min) |
132 μm (210 min) |
110 μm (150 min) |
270 μm (256 min) |
|
Näytteenottotaajuus |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
|
Reaaliaikainen käsittelynopeus |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) Tukee viivästynyttä eräkäsittelyä |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
|
Käyttöliittymän tyyppi |
USB3.0 |
CHOP |
USB3.0 |
CHOP |
CHOP |
USB3.0 |
|
Ulkoinen käyttöliittymä |
- |
- |
- |
- |
C-portti |
- |
|
Koko mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
paino |
noin 240 g |
noin 120 g |
noin 240 g |
noin 120 g |
noin 120 g |
noin 240 g |
