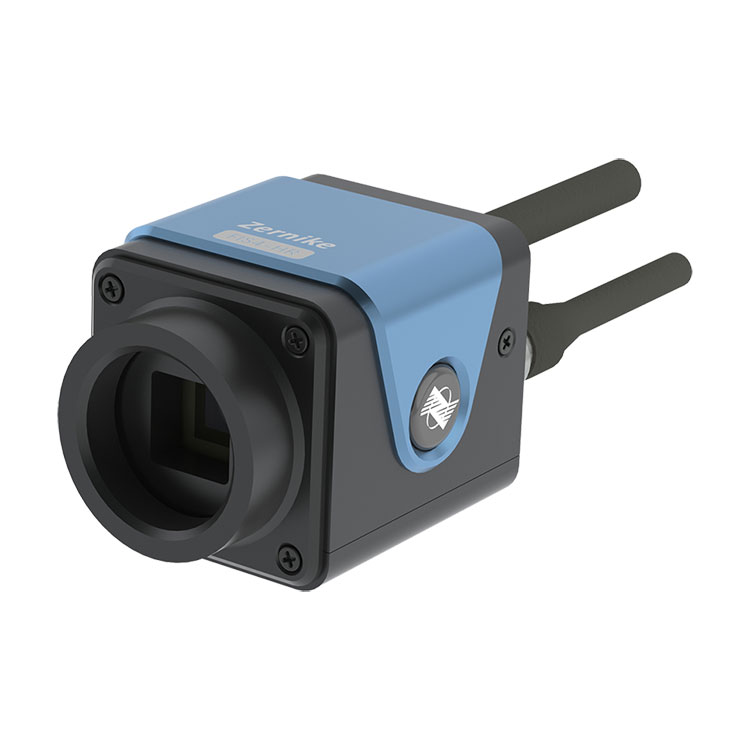

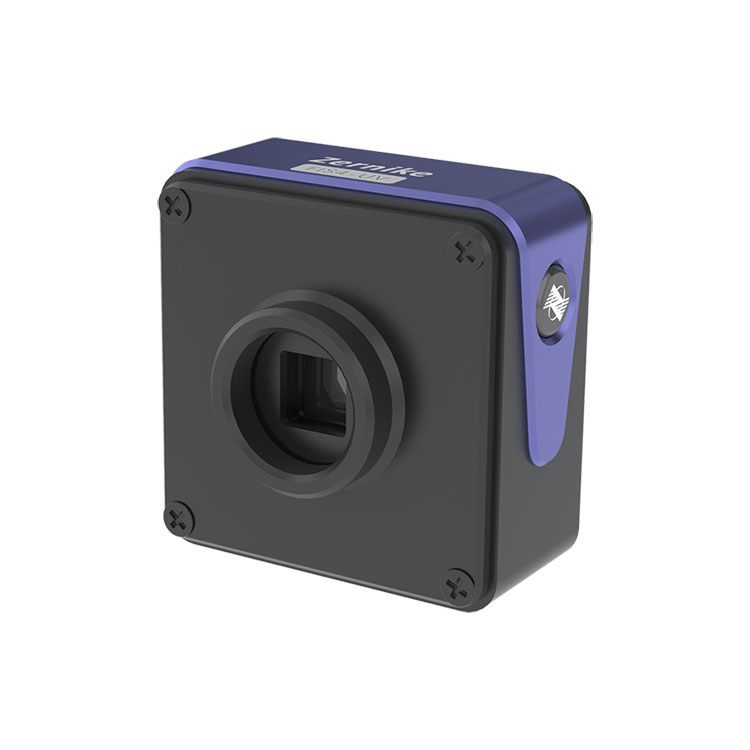

Korkean resoluution aaltorintaman anturi

High Resolution Wavefront Sensor, joka näyttää 10 ruutua täyden resoluution 3D-tuloksia reaaliajassa, tarjoaa korkean resoluution 300 × 300 (90 000) vaihepisteen ja laajan spektrivasteen välillä 400-1100 nm. Se sopii sovelluksiin, kuten lasersäteen aaltorintaman havaitsemiseen, adaptiiviseen optiikkaan, optisen järjestelmän kalibrointiin, optisten ikkunoiden tarkastukseen, optisten tasopintojen muodon mittaamiseen, pallomaisen pinnan muodon mittaamiseen, pinnan karheuteen ja pinnan mikroprofiilin havaitsemiseen. työkalu aaltorintaman tunnistamiseen ja mittaukseen.

Tuotteen erittely:

Korkearesoluutioisen BOJIONG-aaltorintaman anturin ominaisuus

◆Tukee kollimoituja säteitä ja suuria NA konvergoituja säteitä

◆Korkea 300×300 (90000) vaihepisteen resoluutio

◆Yksikanavainen valon itsehäiriö, vertailupeiliä ei tarvita

◆Laajaspektri 400nm ~ 1100nm kaista

◆2nm RMS korkea vaiheresoluutio

◆Erittäin korkea tärinänkestävyys, optista tärinäneristystä ei tarvita

◆Saavuta yksinkertainen ja nopea häiriövalon polun rakentaminen

 Korkean resoluution BOJIONG-aaltorintaman anturin käyttö

Tämä korkearesoluutioinen BOJIONG-aaltorintaman anturi, jota käytetään lasersäteen aaltorintaman tunnistuksessa, mukautuvassa optiikassa, pinnan muodon mittauksessa, optisen järjestelmän kalibroinnissa, optisen ikkunan havaitsemisessa, optisessa tasossa, pallomaisen pinnan muodon mittauksessa, pinnan karheuden havaitsemisessa.

Korkearesoluutioisen BOJIONG-aaltorintaman anturin tiedot

BOJIONGH igh Resolution Wavefront Sensor, jonka on kehittänyt ryhmä Zhejiangin yliopiston ja Singaporen Nanyangin teknillisen yliopiston professoreita ja jossa on kotimainen patentoitu tekniikka. Siinä yhdistyvät diffraktio ja häiriöt yhteisen neljän aallon poikittaisleikkausinterferenssin saavuttamiseksi sekä erinomaisella tunnistusherkkyydellä ja tärinänvaimuksella. suorituskykyä ja voi toteuttaa reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinän eristystä. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden. Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
