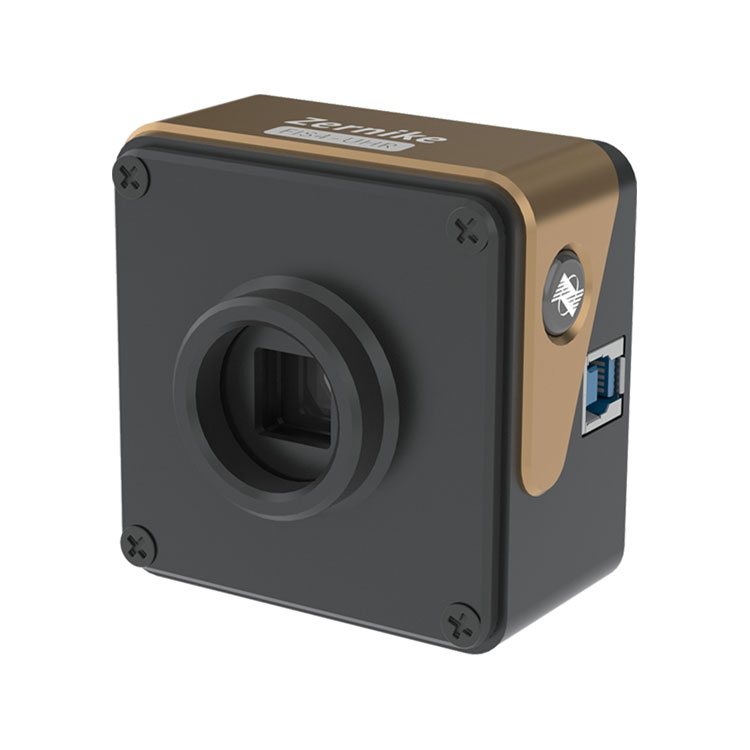

Ultra High Resolution Wavefront Sensor, jossa on 512 × 512 ultrakorkea resoluutio, saavuttaa datan nanometritason tarkkuuden, mikä takaa kattavan kattavuuden yksityiskohtaista analyysia varten. Sen laaja spektrivastealue 400 - 1100 nanometriä tekee siitä sopivan erilaisiin valonlähteisiin. Lisäksi se tarjoaa reaaliaikaisen täyden resoluution 3D-tulosnäytön nopeudella 10 kuvaa sekunnissa, mikä tarjoaa dynaamisen ja välittömän näkymän aaltorintaman tiedoista. Tämä tekee siitä kattavan ratkaisun aaltorintaman tunnistus- ja mittaustarpeisiin.
|
tuotteen nimi |
Erittäin korkearesoluutioinen aaltorintaman anturi |
|
Aallonpituusalue |
400nm ~ 1100nm |
|
Tavoitekoko |
7,07 mm × 7,07 mm |
|
Spatiaalinen resoluutio |
23,6 μm |
|
Näytteenoton resoluutio |
2048×2048 |
|
Vaiheen resoluutio |
300 × 300 (90 000 pikseliä) |
|
Absoluuttinen tarkkuus |
＜2nmRMS |
|
Dynaaminen alue |
10 nmRMS |
|
Näytteenottotaajuus |
110 μm (150 lm) |
|
Reaaliaikainen käsittelynopeus |
24 fps |
|
Käyttöliittymän tyyppi |
10 Hz (täydellä resoluutiolla) |
|
Ulottuvuus |
CHOP |
|
Paino |
56,5 mm × 43 mm × 41,5 mm |
|
Aallonpituusalue |
noin 120 g |
◆Erittäin korkea 512×512 (262144) vaihepisteen resoluutio
◆Yksikanavainen valo itsehäiriö, vertailuvaloa ei tarvita
◆ Aivan kuten kuvantaminen, helppo ja nopea optisen polun rakentaminen
◆Laajaspektri 400nm ~ 1100nm kaista
◆2nm RMS korkea vaiheresoluutio
◆Erittäin korkea tärinänkestävyys, optista tärinäneristystä ei tarvita
◆Tukee kollimoituja säteitä ja suuria NA konvergoituja säteitä
Tätä BOJIONG-ultrakorkearesoluutioinen aaltorintaman tunnistin, jota käytetään lasersäteen aaltorintaman tunnistuksessa, mukautuvassa optiikassa, pinnan muodon mittauksessa, optisen järjestelmän kalibroinnissa, optisen ikkunan havaitsemisessa, optisessa tasossa, pallomaisen pinnan muodon mittauksessa ja pinnan karheuden havaitsemisessa.
|
lasersäteen aaltorintaman tunnistus |
Optinen tasopinnan muodon mittaus |
|
Optinen pallomaisen pinnan muodon mittaus |
Optisten järjestelmien aberraation mittaus |
|
Optinen ikkunakappaleiden tunnistus |
Hilajakauman mittaus materiaalin sisällä |
|
Mukautuva optiikka - aaltorintaman tunnistusvaste Zernike-tilassa |
|
BOJIONG Ultra High Resolution Wavefront-anturin tiedot
BOJIONGUultra High ResolutionWavefront Sensor, jonka on kehittänyt professoriryhmä Zhejiangin yliopistosta ja Nanyangin teknologisesta yliopistosta Singaporessa. Se yhdistää diffraktion ja häiriöt yhteisen neljän aallon poikittaisleikkaushäiriön saavuttamiseksi sekä erinomaisella tunnistusherkkyydellä ja tärinänestoteholla. ja pystyy toteuttamaan reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinän eristystä. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden. Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
|
FIS4 Jokaisen tuotesarjan tekniset parametrit |
||||||
|
|
|
|
|
|
|
|
|
Tuote |
FIS4-UV |
FIS4-HR |
FIS4 KELLO |
FIS4-HS |
FIS4-solu |
FIS4-NIR |
|
Aallonpituusalue |
200-450nm |
400-1100nm |
400-1100nm |
400-1100nm |
400-1100nm |
900-1200nm |
|
Tavoitekoko mm² |
13,3 × 13,3 |
7,07 × 7,07 |
13,3 × 13,3 |
10,24 × 10,24 |
7,07 × 7,07 |
13,3 × 13,3 |
|
Spatiaalinen resoluutio |
26 μm |
23,6 μm |
26 μm |
24,4 μm |
23,6 μm |
26 μm |
|
Kuvan pikseli |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
|
Vaihelähtöresoluutio |
512×512 (262144 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
420×420 (176400 pikseliä) |
300 × 300 (90 000 pikseliä) |
512×512 (262144 pikseliä) |
|
Vaiheen resoluutio |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
＜2nmRMS |
|
Absoluuttinen tarkkuus |
10 nmRMS |
10 nmRMS |
15 nmRMS |
10 nmRMS |
10 nmRMS |
15 nmRMS |
|
Dynaaminen alue |
90 μm (256 min) |
110 μm (150 min) |
162 μm (256 min) |
132 μm (210 min) |
110 μm (150 min) |
270 μm (256 min) |
|
Näytteenottotaajuus |
32 fps |
24 fps |
45 fps |
107 fps |
24 fps |
45 fps |
|
Reaaliaikainen käsittelynopeus |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) Tukee viivästynyttä eräkäsittelyä |
10 Hz (Täysi resoluutio) |
10 Hz (Täysi resoluutio) |
|
Käyttöliittymän tyyppi |
USB3.0 |
CHOP |
USB3.0 |
CHOP |
CHOP |
USB3.0 |
|
Ulkoinen käyttöliittymä |
- |
- |
- |
- |
C-portti |
- |
|
Koko mm² |
70x46,5x68,5 |
56,5x43x41,5 |
70x46,5x68,5 |
56,5x43x41,5 |
56,5x43x41,5 |
70x46,5x68,5 |
|
paino |
noin 240 g |
noin 120 g |
noin 240 g |
noin 120 g |
noin 120 g |
noin 240 g |
