Pystysuuntainen neljän aallon dynaaminen interferometri

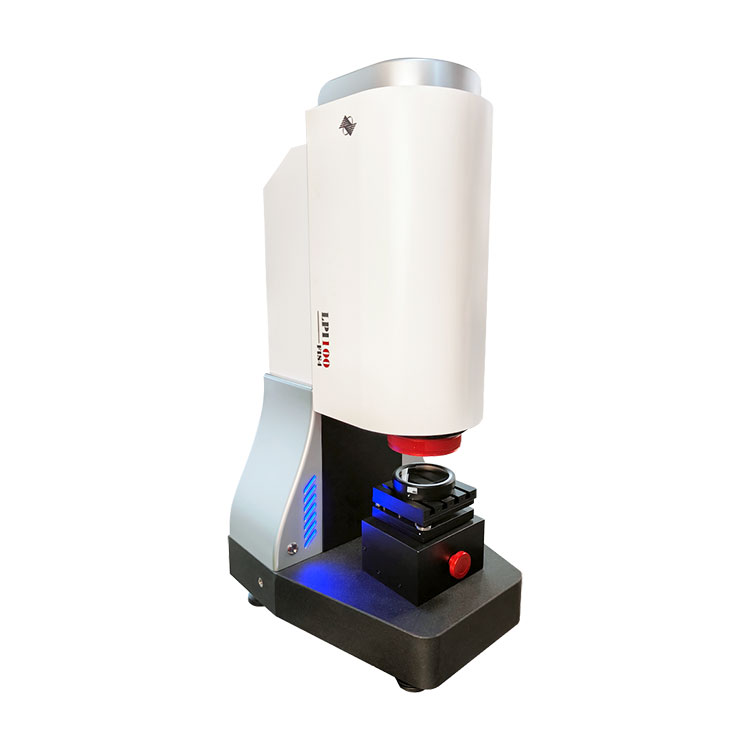

Pystysuora neliaaltoinen dynaaminen interferometri LPI-100, joka pystyy suorittamaan reaaliaikaisia ​​dynaamisia mittauksia jopa 15 ruudun sekunnissa nopeudella, saa tarkasti tasomaisten optisten elementtien pinnan muototiedot 100 mm:n aukolla neljän aallon yhteisen reitin leikkauksen avulla. tekniikka ja häiriökuvioiden demodulaatio. Interferometri on käyttäjäystävällinen, nopea ottaa käyttöön, luotettava toiminta ja erittäin tarkka mittaus. Se tarjoaa luotettavaa tietotukea optisen käsittelyn yrityksille, akateemisille laitoksille, metrologian osastoille, tieteellisten organisaatioiden tutkijoille ja tieteellisiä artikkeleita kirjoittaville ammattilaisille, joten se on korvaamaton työkalu heidän työssään.

Tuotteen tiedot

BOJIONG-pystysuuntaisen neliaaltodynaamisen interferometrin ominaisuus

◆Jopa 15 ruutua reaaliaikaista dynaamista mittausta

◆2nm RMS Korkea vaiheresoluutio

◆Erittäin korkea resoluutio 262144 vaihepistettä

◆Yleisen kanavan itsehäiriön periaatteen perusteella laite ei tarvitse vertailupeiliä, ja sillä on vahva vastus Häiriökyky, tavallisessa tehdasympäristössä voi myös saavuttaa tasaisen pinnan tarkan havaitsemisen

◆Voi toteuttaa reaaliaikaisen dynaamisen tunnistuksen, voi saavuttaa dynaamisen 15 kuvaa sekunnissa

◆ Itsenäiset immateriaalioikeudet, kustannustehokas, yksinkertainen säätö, kompakti rakenne

 BOJIONG-pystysuuntaisen neliaaltodynaamisen interferometrin käyttö

Tämä BOJIONG-pystysuora neliaaltoinen dynaaminen interferometri, joka on varustettu FIS4-neliaaltointerferometrisillä antureilla, tämä laite pystyy havaitsemaan tarkasti tavallisten tasopeilien muodot. Mukana oleva ohjelmistokäsittelyjärjestelmä tulostaa testatun komponentin pinnan PV-, RMS- ja POWER-arvot.

BOJIONG pystysuora neljän aallon dynaamisen interferometrin tiedot

BOJIONG Planar Neliaaltoinen Dynaaminen Interferometri yleinen asettelukaavio

BOJIONG Vertical Four-wave Dynamic Interferometer koostuu useista tärkeimmistä toiminnallisista moduuleista, mukaan lukien valonlähdemoduulista, toissijaisesta säteen laajennusmoduulista, kantoaaltomoduulista, pistetarkennusmoduulista näytteen kohdistusta varten ja interferometrisesta anturimoduulista pinnan havaitsemiseen. näytteiden muoto.

Järjestelmän valonlähdemoduuli käyttää helium-neonkaasulaseria, jonka keskusaallonpituus on 632,8 nm, mikä tarjoaa tarkan ja vakaan valonlähteen interferometrille.

Toissijainen säteen laajennusmoduuli on suunniteltu kasvattamaan säteen halkaisija 100 mm:iin, mikä varmistaa yhteensopivuuden suurihalkaisijaisten optisten komponenttien kanssa, jotka vaativat tarkastuksen.

Lavaosa toimii alustana erilaisten tasomaisten optisten komponenttien, kuten litteiden kiteiden, yksiheittokiekkojen, ikkunalastujen ja tasomaisten heijastimien, testaamiseen. Näyte on varustettu X- ja Y-akselin käsipyörillä näytteen sijainnin tarkkaa säätöä varten, mikä varmistaa, että laitteiston lähettämä valopiste peittää koenäytteen pinnan kokonaan. Lisäksi lavaan on integroitu kaksi säätönuppia hienosäätämään näytteen kallistusta ja kohdistamaan testitason kohtisuoraan optiseen akseliin nähden.

Kuvausjärjestelmässä on kaksi kameraa. Yksi kamera on optinen kuvantamiskamera, joka muodostaa pistetarkennusmoduulin, joka auttaa näytteen kohdistamisessa. Tarkkailemalla näytteen paluupisteen reaaliaikaista sijaintia näytettä voidaan säätää mittauksen tarkkuuden varmistamiseksi. Toinen kamerapolku on varustettu FIS4-neliaaltointerferometrisellä anturilla, joka muodostaa interferometrisen anturimoduulin näytteen pinnan muodon havaitsemiseksi. Kaappaamalla yhteisen polun interferometriset reunat, se tarjoaa reaaliaikaista, kolmiulotteista palautetta testinäytteen pinnan topografiaan. Kaksikamerajärjestelmä pystyy toimimaan samanaikaisesti, mikä parantaa mittausprosessin tehokkuutta ja tarkkuutta.

Ammattimainen ohjelmistomoduuli

◆Laite on varustettu erikoisohjelmistolla, joka on suunniteltu "Vertical Four-wave Dynamic Interferometer", joka voi näyttää ja tulostaa reaaliaikaisia ​​3D-kuvia mitatun optisen elementin pinnasta sekä antaa PV-, RMS- ja POWER-arvot mitattu pinta.

◆Lisäksi ohjelmistolla on mahdollisuus viedä raakamittaustietoja, mikä tarjoaa ratkaisevan tärkeän kvantitatiivisen analyysin tuen erilaisille tutkimushankkeille ja antaa käyttäjille mahdollisuuden tehdä helposti myöhempiä data-analyysejä ja tutkimustöitä.
