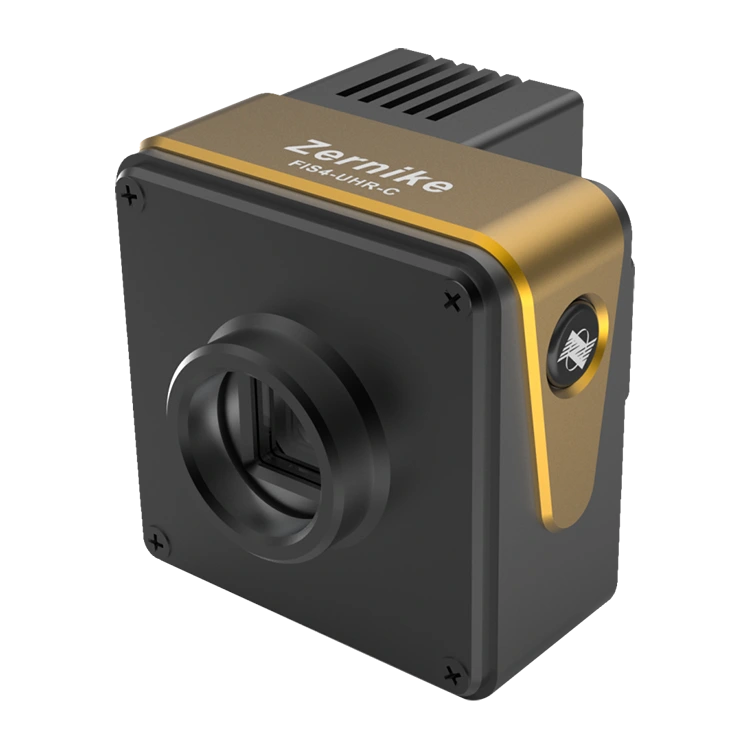

FIS4 UHR-C Wavenfort -ilmaisin

Aaltofrontin tunnistuksen kentällä Bojiong FIS4 UHR-C-aaltoprofektori

 edustaa merkittävää teknologista harppausta. Verrattuna perinteisiin Microlens Array Hartmann -antureihin, Bojiong ei vain saavuta huomattavaa läpimurtoa vaihepisteiden lukumäärässä, joka tarjoaa hienomman resoluution ja rikkaampien yksityiskohtien piirteet, mutta osoittaa myös erinomaisen suorituskyvyn adaptiivisella kaistanleveydellä ja dynaamisella alueella.  Tämä tarkoittaa, että Bojiong FIS4 UHR-aaltofront-ilmaisin pystyy käsittelemään laajempaa ja monimutkaisempaa mittaustarpeita ja ympäristöolosuhteita, jolloin käyttäjät saattavat ennennäkemättömän mittauksen joustavuuden ja sovellettavuuden.

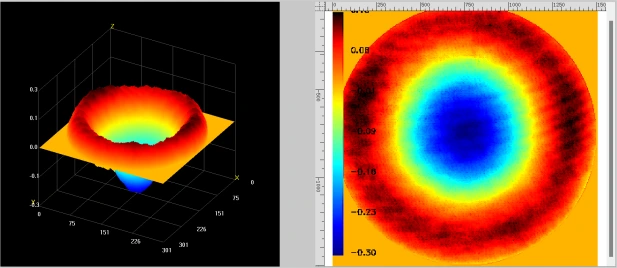

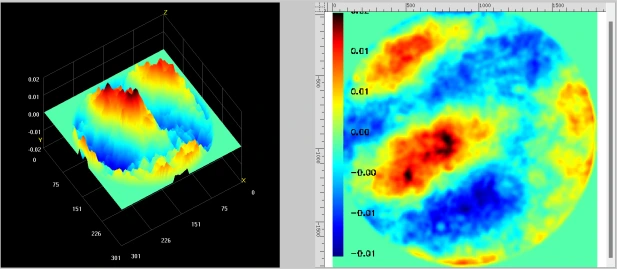

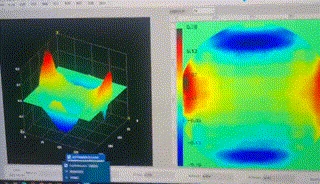

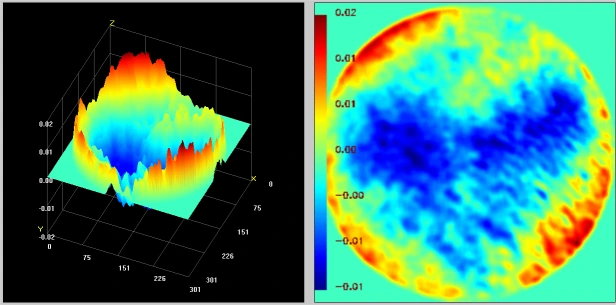

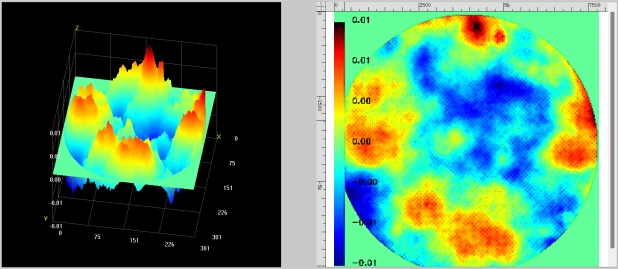

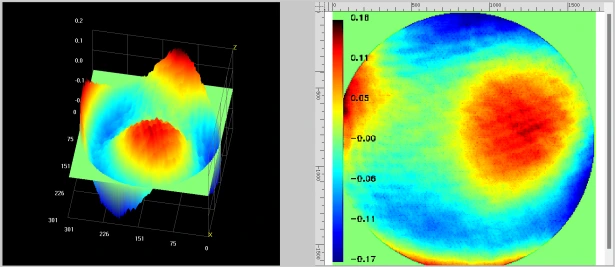

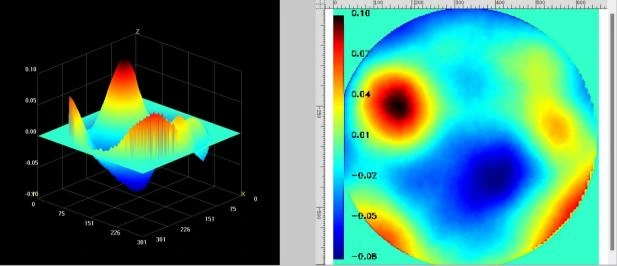

Bojiong-anturin erittäin korkea määritelmäresoluutio saavuttaa 512 × 512 (262 144 vaihepistettä), jota täydennetään sen laajalla spektrivasteella 400-900 nanometriä, varmistaen suuren tarkkuuden ja luotettavuuden erilaisissa optisissa olosuhteissa. Lisäksi se tukee viiden kehyksen näyttöä täyden resoluution reaaliaikaisista 3D-tuloksista, mikä tarjoaa käyttäjille välittömän, dynaamisen mittauspalautteen, mikä parantaa merkittävästi työtehokkuutta. BOJIONG FIS4 UHR-C-aaltofront-ilmaisimen valitseminen tarkoittaa aaltofront-anturiliuoksen valitsemista, jolla on korkeampi resoluutio, leveämpi alue ja suurempi tehokkuus.

Erittiö ：

Ominaisuus:

◆ 100% kotimaassa

◆ Erittäin korkea resoluutio 512 × 512 (262144) vaihepisteistä

◆ Yhden reunan kevyt itseharjoittelu, viitevaloa ei vaadita

◆ Leveä spektri 400nm ~ 900nm kaista

◆ 2 nm rms korkean vaiheen resoluutio

◆ Erittäin voimakas tärinänkestävyys, ei tarvita optisen tärinän eristystä

◆ Laserhäiriöiden kanssa reunan tukahduttamisen suunnittelu

◆ Tukea kollimoituja palkkeja ja suuria NA: n lähentyviä palkkeja

◆ puolijohdejäähdytyksen käyttäminen

  Sovellus ：

Tämä bojiong FIS4 UHR-C-aaltofront-ilmaisin, jota käytetään lasersäteen aaltofrontin havaitsemisessa, adaptiivisessa optiikassa, pinnan muodon mittauksessa, optisen järjestelmän kalibroinnissa, optisen ikkunan havaitsemisessa, optisessa tasossa, pallomaisessa pinnan muodon mittauksessa, pinnan karheuden havaitsemisessa.

  Yksityiskohdat:

Bojiong FIS4 UHR-C-aaltofront-ilmaisimen kehittivät Zhejiangin yliopiston professoriryhmä ja Nanyangin teknologinen yliopisto, Singapore. Sen tavoitteena on auttaa tieteellistä tutkimusta ja korkean tarkkuuden teollisuuden kohtauksen kehittämistä. Korkeampi resoluutio voi tarjota yksityiskohtaisempia tietoja aaltofrontin havaitsemisessa. Ultra-high resolution 512 × 512 (262144) phase points, 400-900nm wide spectrum response, 5 frames of full-resolution real-time 3D results display, providing an ideal wavefront sensing measurement tool for laser beam wavefront detection, adaptive optics, plane surface measurement, optical system calibration, optical window detection, optical spherical measurement, surface roughness detection, surface Mikrokeilaa jne. Patentoitua satunnaista koodattua neli-aallon diffraktiotekniikkaa käytetään yhden kanavan aaltofrontin itseharjoituksen saavuttamiseen. Häiriöt tapahtuvat takaosan tason asennossa. Valonlähteen koherenssivaatimukset ovat alhaiset, eikä vaihesiirtoa vaadita. Tavalliset kuvantamisjärjestelmät voivat saavuttaa häiriöiden mittauksen. Siinä on erittäin korkea iskunkestävyys ja erittäin korkea stabiilisuus, ja se voi saavuttaa nanometrin tason tarkkuusmittauksen ilman tärinän eristämistä. Verrattuna Microlens Array Hartmann -anturiin, siinä on enemmän vaihepisteitä, laajempi mukautuva kaistaalue, suurempi dynaaminen alue ja alhaisempi hinta.
