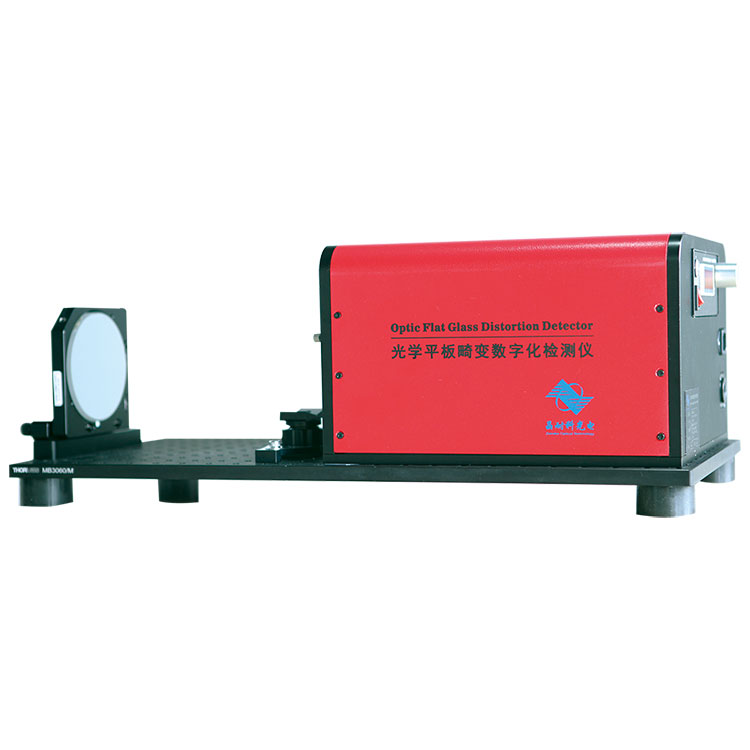

Se pystyy mittaamaan pienikokoisia ikkunapalasia ja helpottaa testinäytteiden vaihtamista. Flat Panel Window Distortion Detectorissa on neliaaltorintainen poikittaisleikkausoptinen yhteisreittiinterferometri, jonka leikkausnopeus vaihtelee. Interferometrijärjestelmässä on kompakti rakenne ja vakaat häiriöhapsut. Järjestelmä käyttää itseinterferoivaa aaltorintamateknologiaa havaitsemaan vääristymiä rinnakkaisissa tasoissa ja lähetetyissä aaltorintamaissa, joten se sopii erityisen hyvin paikan päällä suoritettavaan laaduntarkastukseen korjaamolla. Laitteisto tarjoaa korkean kustannus-suorituskykysuhteen.
|
Tuotteen nimi |
Litteän ikkunan vääristymän ilmaisin |
|
Tunnistettava näyteaukko (mm) |
Jopa 100, on kaksi vaihdettavaa aukkokokoa 40 ja 100 |
|
CCD pikselit |
2048*2048 |
|
Aallonpituus (nm) |
633±10 |
|
Dynaaminen alue (um) |
100 |
|
Tarkkuus PV-arvo (λ) |
Parempi kuin 1/10 aallonpituutta |
|
RMS-mittauksen toistettavuus (λ) |
1/1000 aallonpituus |
|
Herkkyys (nm) |
2 |
|
Reaaliaikainen näyttötaajuus (Hz) |
15 |
|
Järjestelmä on varustettu satunnaisilla laitteilla |
Kuvankäsittelytietokone |
|
Käsittelyohjelmisto |
Ohjelmisto "Industrial Window Component Distortion Detection Instrument" voi näyttää reaaliaikaisia lähtöaaltorintaman arvoja, kuten PV-arvon, RMS-arvon ja POWER-arvon. |
|
Kokonaismitat (sisältäen näytevaiheen) (mm) |
600 (pituus) x 300 (leveys) x 180 (korkeus) |
|
Kokonaispaino (kg) |
30 |
◆Yleisen polun itsehäiriö – vertailutasoa ei tarvita
◆Hyvä tärinänkestävyys, ei tarvita eristysalustoja, voidaan käyttää testaukseen tavallisissa työpajaympäristöissä
◆Hyvä reaaliaikainen suorituskyky, joka pystyy havaitsemaan dynaamisesti kymmeniä kehyksiä
◆Hyvä kustannustehokkuus, yksinkertainen säätö ja kompakti rakenne
BOJIONG Flat Panel Window Distortion Detectoria verrattiin tällä hetkellä kansainvälisesti yleisesti käytetyn ZYGO GPI -interferometrin tuloksiin. Saman komponentin PV-, RMS- ja POWER-arvojen keskiarvot laskettiin kahdessa laitteessa erikseen mittaamisen jälkeen, ja tulokset olivat yhdenmukaisia. Laitteet on asennettu työpajalle.
◆Tasolasien vääristymien havaitseminen älypuhelimissa ja teräväpiirtovalvontaikkunoissa
◆Säteen laadun tunnistus ja transienttiaaltorintaman tunnistus
◆Voidaan käyttää erittäin tarkkaan optisen järjestelmän kuvanlaadun havaitsemiseen
◆Biokvantitatiivinen vaihemikroskooppikuvaus
◆Optiset litteät paneelikomponentit, safiirisubstraatit, tarkkuusmetallipinnat ja muut pintamuodot sekä lähetyksen aaltorintaman tunnistus
◆Adaptiivisen optisen aaltorintaman tunnistuksen ja muiden näkökohtien havaitseminen
|
Safiirikomponenttien lähetyksen aaltorintaman tunnistustulokset |
|
Optisten komponenttien pintamuodon tunnistus |
BOJIONG kehitti litteän paneelin ikkunan vääristymän tunnistimen, joka perustuu neliaaltoisen interferometrisen FIS4-anturin yhteisen polun itsehäiriön periaatteeseen. Tämä laite pystyy havaitsemaan reaaliaikaisesti tasomaisten optisten elementtien pinnan muodon 100 mm:n aukolla. Mitatun elementin pinnan muotoinformaatiota kantava säde taittuu erityisesti koodatun hilan läpi jakaen aaltorintaman vaakasuunnassa neljään ja muodostaen neljän aaltorintaman yhteisen reitin leikkaavan kaksiulotteisen häiriökuvion. Demoduloimalla kaksiulotteinen häiriö saadaan elementin pintamuotoinformaatio.
◆Samalla ohjelmisto tukee mittaustulosten raakadatan vientiä, kvantitatiivisen havainnointidatan tuen tarjoamista erilaisille tutkimuksille ja helpottaa käyttäjien tietojen analysointia ja tutkimusta tulevaisuudessa.
◆Varustettu "Flat Panel Window Distortion Detector" -ohjelmistolla, se voi näyttää ja tulostaa reaaliaikaisia 3D-kuvia mitatusta optisen elementin tasosta, tuottaa mitatun pinnan PV-arvoja, RMS-arvoja ja POWER-arvoja.
