Ohimenevä aerodynaaminen virtauskenttäanalysaattori

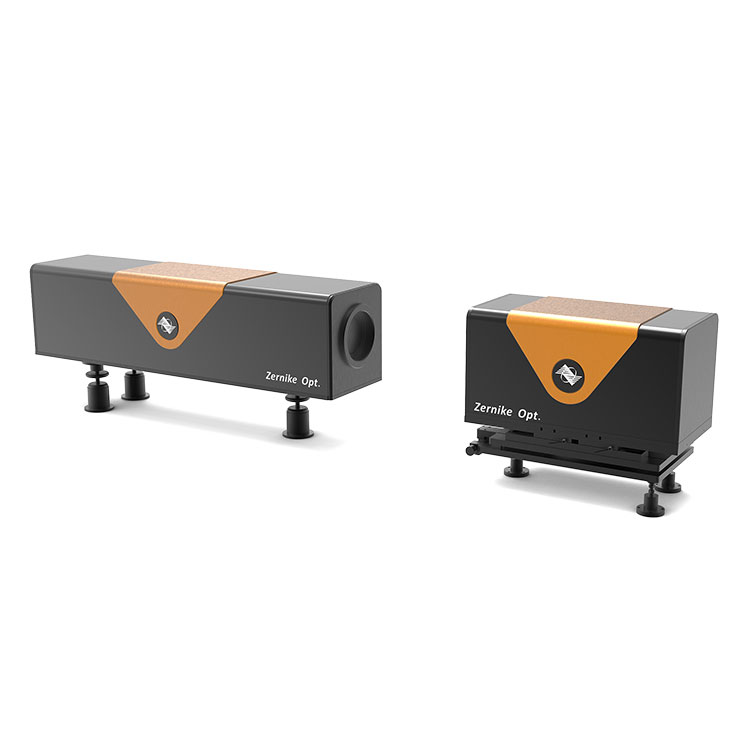

Transient Aerodynamic Flow-field Analyzer, joka on varustettu erittäin nopealla kameralla, tarjoaa vahvan tuen tuulitunnelitestaukseen, virtauskentän simulointiin sekä lentokoneturvallisuuden ja lentotehokkuuden parantamiseen. BOJIONG on kehittänyt ulkoisen neliaaltohäiriöanturin. riippumattomilla immateriaalioikeuksilla (malli: FIS4-EX1), joka käyttää 4f-kuvausjärjestelmää kuvaamaan koodatun säleikön käyttäjän omaan kameraan ulkoisen pääsyn kautta, jolloin saadaan tarkempia mittauksia.

Tuotteen tiedot:

BOJIONG Transient Aerodynamic Flow-field Analyzerin ominaisuus

【Anti-häiriö】

Aeroptisesti vääristynyt aaltorintaman mittausjärjestelmä nopeaan virtaukseen virtauskentän ympärillä hyödyntää nykyaikaista yhteistä polkua spatiaalisella vaihemodulaatiolla Leikkaushäiriöjärjestelmä, jonka lineaarinen kantoaalto voi tehokkaasti hallita ulkoisia ympäristöhäiriöitä

【Digitaalinen tunnistus korkealla resoluutiolla ja suurella vääristymällä】

CCD-kuvankeräysjärjestelmä, joka on varustettu korkealla resoluutiolla (1280 × 1024 pikseliä), nopealla tiedonsiirrolla korkearesoluutioiselle digitaaliselle tunnistukselle, korkea resoluutio - korkea lineaarinen kantoaalto - suuri vääristymän havaitseminen. Tarjolla on nopea aaltorintaman diagnoosipaketti tieteellisillä ja monipuolisilla mittaustuloksilla.

【Nopea signaalinotto】

Lähi-infrapuna-DPSS-laserilla, joka voi mukautua sekä transientteihin että integraalisiin tiloihin jatkuvalla ja pulssitoimilla, voidaan toteuttaa nopea signaalinkeruu, jonka enimmäiskuvataajuus on vähintään 450 Hz. Ulkoinen synkroninen signaalinhankintajärjestelmä on kehitetty ja varustettu suorittamaan signaalin synkroninen hankinta kohdemuuttuvan virtauskentän ja nopean kohdeilmaisimen välillä.

 BOJIONG Transient Aerodynamic Flow-field Analyzerin käyttö

Tämä BOJIONG Transient Aerodynamic Flow-field Analyzer sopii näytteenottoon kameroista, joissa on erilaisia ​​erityisvaatimuksia, erilaisiin fluoresenssikuvauksiin biologisessa kentässä sekä nopean kuvanoton alalla, raitakameroita ja erilaisia ​​​​nopeita kameroita.

BOJIONG Transient Aerodynamic Flow-field Analyzer Tiedot

Ammattimainen ohjelmistomoduuli

◆  Ystävällinen ohjelmistokäyttöliittymä, mukaan lukien 3D-topografianäyttö, ääriviivakartan näyttö, PV, RMS, POW ja muu numeerinen näyttö

◆Reaaliaikainen dynaaminen tunnistusnäyttö, helppo dynaamisesti tarkkailla 3D-aaltomuodon muutoksia

◆Se voi mitata korkeusarvokäyrän ja laskea alueen karheuden ja muut numeeriset parametrit vetämällä lankaa

◆Mittausalue voidaan valita vapaasti pyöreänä ja neliömäisenä, ja sitä voidaan vapaasti säätää valinnan jälkeen

BOJIONG Transient Aerodynamic Flow-field Analyzer, jonka on kehittänyt professoriryhmä Zhejiangin yliopistosta ja Nanyangin teknologisesta yliopistosta Singaporessa ja jossa on kotimainen patentoitu tekniikka. Siinä yhdistyvät diffraktio ja häiriöt yhteisen neljän aallon poikittaisleikkaushäiriön saavuttamiseksi sekä erinomaisella havaitsemisherkkyydellä ja anti-antilla. -Värinäteho ja voi toteuttaa reaaliaikaisen ja nopean dynaamisen interferometrian ilman tärinän eristystä. Reaaliaikainen mittaus näyttää yli 10 kuvan kuvanopeuden. Samaan aikaan FIS4-anturin erittäin korkea vaiheresoluutio on 512 × 512 (260 000 vaihepistettä), mittauskaista kattaa 200 nm ~ 15 μm, mittausherkkyys saavuttaa 2 nm ja mittauksen toistettavuus on parempi kuin 1/1000 λ ( RMS). Sitä voidaan käyttää lasersäteen laatuanalyysiin, plasmavirtauskentän havaitsemiseen, nopean virtauskentän jakauman reaaliaikaiseen mittaukseen, optisen järjestelmän kuvanlaadun arviointiin, mikroskooppisen profiilin mittaamiseen ja biologisten solujen kvantitatiiviseen vaihekuvaukseen.
