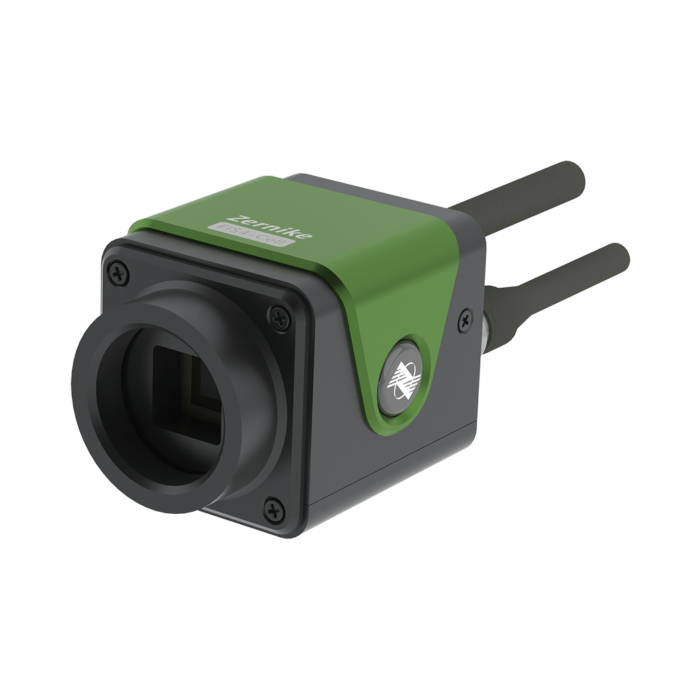

FIS4-UV-aalto-anturin ytimessä on Bojiongin uraauurtava satunnaistettu koodaus neli-aallon diffraktiotekniikka. Tämä uraauurtava tekniikka mahdollistaa häiriöt takaosan polttotasossa jopa minimaalisella valonlähteen koherenssilla, vähentäen merkittävästi valonlähteiden koherenssin rajoituksia ja eliminoimalla tehokkaasti vaiheen vaihtamisvaatimukset. Integroituna edistyneeseen ultraviolettikuvausjärjestelmään, FIS4 UV-aalto-anturi tarjoaa reaaliaikaisen aaltofrontin mittausominaisuudet, mikä osoittaa poikkeuksellisen tärinänkestävyyden ja kestävyyden. Vaikuttavasti se saavuttaa nanometrin mittakaavan tarkkuuden jopa ilman värähtelyn eristysjärjestelmiä. Tämä kyky avaa uusia mahdollisuuksia korkean tarkkaan mittauksiin monissa ja vaativissa ympäristöissä. Bojiong -optoelektroniikka on asetettu mullistamaan optisen suorituskyvyn mittauksen ja analyysin ohjaamalla teollisuutta ennennäkemättömän tarkkuuden ja tehokkuuden aikakautta. Asettamalla uusia vertailuarvoja tarkkuuden ja toiminnan helpottamiseksi, FIS4 UV -aalto -anturi antaa tutkijoille ja teollisuudelle mahdollisuuden ajaa optisen innovaation rajoja.
|
Valonlähdetyyppi |
Jatkuva laser ， pulssilaser ， LED, halogeenilamppu ja muut laajakaistavalonlähteet |
|
Aallonpituusalue |
200 nm ~ 400 nm |
|
Kohteen koko |
13,3 mm × 13,3 mm |
|
Alueellinen resoluutio |
26 m m |
|
Vaihehenkilö |
512 × 512 |
|
Absoluuttinen tarkkuus |
10 nmrms |
|
Vaihehenkilö |
≤ 2nmrms |
|
Dynaaminen alue |
≥90 μm |
|
Näytteenottotaajuus |
32 fps |
|
Reaaliaikainen prosessointinopeus |
5Hz （täydellä resoluutiolla） |
|
Rajapintatyyppi |
USB3.0 |
|
Ulottuvuus |
70 mm × 46,5 mm × 68,5 mm |
|
Paino |
noin 240 g |
|
Jäähdytysmenetelmä |
ei yhtään |
◆ UV -spektri 200 nm ~ 400 nm kaista
◆ 2 nm rms korkean vaiheen resoluutio
◆ 100% kotimaassa
◆ Yhden reunan kevyt itseharjoittelu, viitevaloa ei vaadita
◆ Erittäin voimakas tärinänkestävyys, ei tarvita optisen tärinän eristystä
◆ Laserhäiriöiden kanssa reunan tukahduttamisen suunnittelu
◆ Tukea kollimoidut palkit, korkeat NA: n ei-kollimattomat palkit
Tämä bojiong FIS4 UV -aalto -anturi, jota käytetään optiseen järjestelmän aberraatiomittaukseen, optiseen järjestelmän kalibrointiin, litteään (kiekkoon) pinnan muodon mittaukseen, optisen pallomaisen pinnan muodon mittauksen jne.
|
Lasersäteen aallonfrontin havaitseminen |
Adaptiivisen optiikan aaltofront -havaitseminen vaste Zernike -tilassa |
|
Esimerkki optisen järjestelmän poikkeavuudesta
|
Optisen järjestelmän kalibroinnin mittausesimerkit
|
|
Esimerkki kiekon pinnan karheuden mittauksesta
|
Mikrohatsausmorfologian mittaus - Vikoitusnäyte 1 # -114 -viivat |
Bojiong FIS4 UV Wavefront -anturin kehittivät Zhejiangin yliopiston professoriryhmä ja Nanyangin teknologinen yliopisto, Singapore. Sen erittäin korkea resoluutio on 512 × 512 (262144) vaihepistettä, ja se voi saavuttaa korkean tarkan aaltofrontin mittauksen 200 nm-400 nm: n kaista. Sitä voidaan käyttää optisen järjestelmän poikkeavuuden mittaukseen, optiseen järjestelmän kalibrointiin, tason (kiekko) pinnan mittaukseen, optiseen pallomaiseen pintamittaukseen jne.
FIS4 UV yhdistää patentoidun satunnaisen koodattu neljän aallon diffraktiotekniikka UV-kameran kanssa ja häiritsee takatason asennossa. Sillä on alhaiset vaatimukset valon lähteen koherenssista, eikä se vaadi vaihesiirtoa. Se voi saavuttaa reaaliaikaisen aaltofrontin mittauksen UV-kuvantamisjärjestelmällä. Siinä on erittäin korkea värähtelynkestävyys ja erittäin korkea stabiilisuus, ja se voi saavuttaa NM-tason tarkkuusmittauksen ilman tärinän eristämistä.
