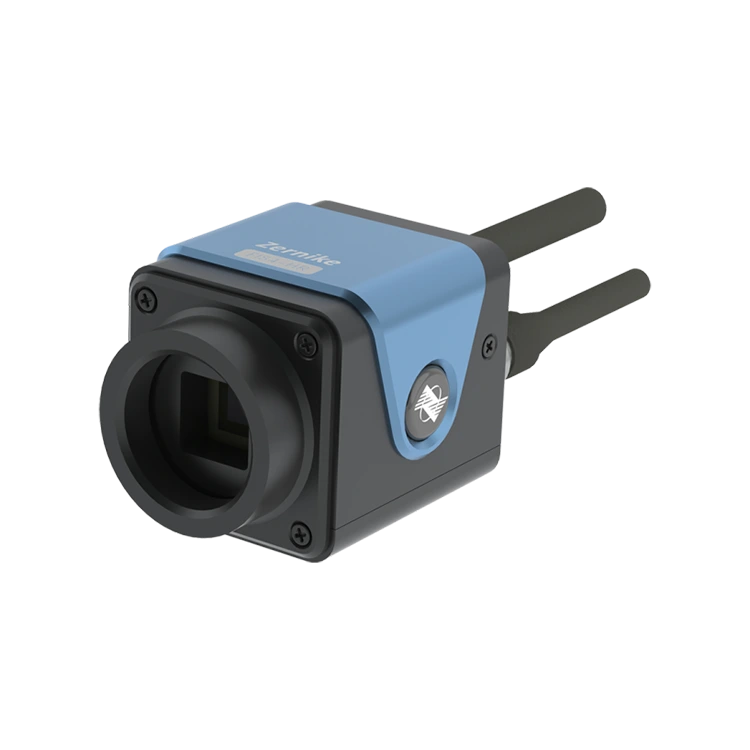

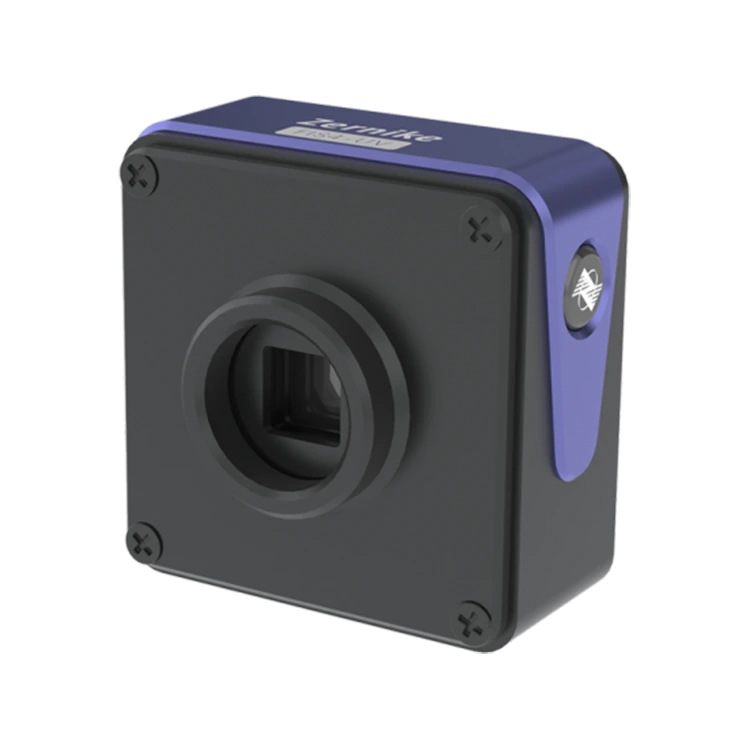

FIS4 HR-W Wavefront -ilmaisin

Esittelyssä Bojiong FIS4 HR-W Wavefront Detector, erittäin tehokas interferometrinen mittaustyökalu, joka on huolellisesti valmistettu teollisuusluokan sovelluksiin, huippuluokan tieteelliseen tutkimukseen ja kansallisen turvallisuuden alaan. Poikkeuksellisen suorituskyvynsä avulla tämä anturi tarjoaa käyttäjille ennennäkemättömät aaltofrontin havaitsemisominaisuudet ja antaa käyttäjille mahdollisuuden eri toimialoilla läpimurtojen saavuttamiseksi tarkkuuden mittauksen alalla.

Tässä Bojiong-anturilla on hämmästyttävän korkea resoluutio, joka on jopa 300 × 300 (90 000) vaihepistettä ja laaja spektrivastealue 400-1100 nm, mikä varmistaa erinomaisen tarkkuuden ja luotettavuuden monien optisten mittaussovellusten välillä. Sen ainutlaatuinen teknologinen etu on patentoidun satunnaiskoodattujen neljän aallon diffraktiotekniikan käyttöönotto, joka eliminoi monimutkaisten vaihesiirtotoimintojen tarpeen. Aaltofoolin itseharjoittelu voidaan saavuttaa yhdessä mittauksessa, ja häiriökuviot generoidaan suoraan takatason asennossa.

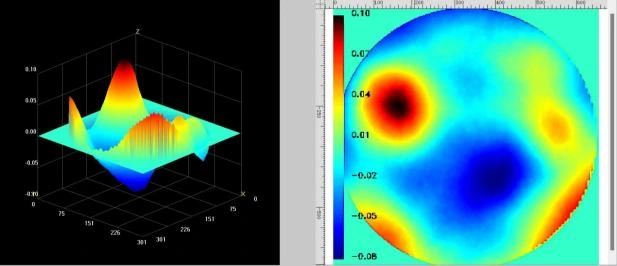

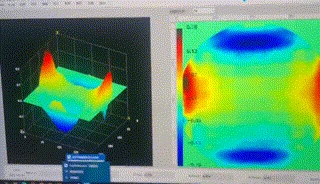

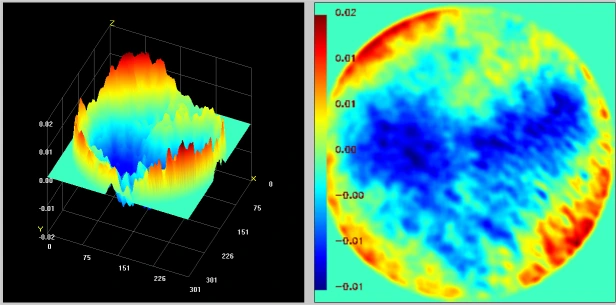

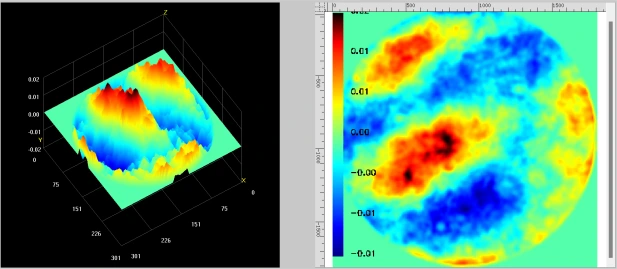

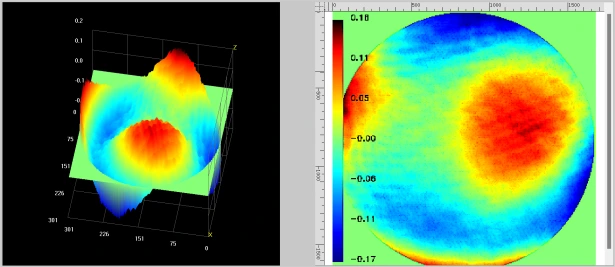

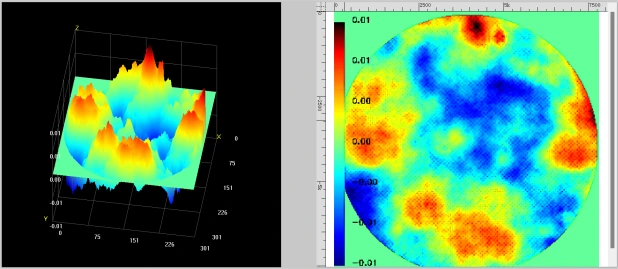

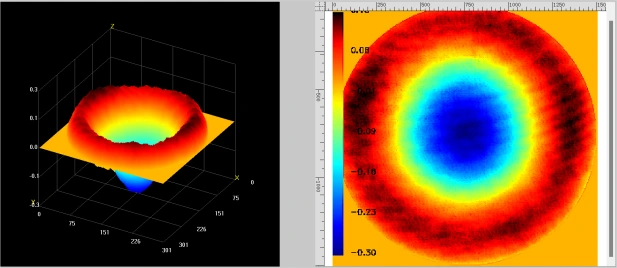

Vieläkin vaikuttavampaa, Bojiong-anturi pystyy näyttämään 3D-mittaustuloksena täyteen resoluutioon reaaliajassa, ja kehysnopeus on jopa 10 kuvaa sekunnissa, esittäen heti aaltopinnan kolmiulotteisen topografian. Tämä anturi sopii täydellisesti lasersäteen aaltofrontin havaitsemiseen, adaptiivisiin optisiin järjestelmiin, optiseen järjestelmän kalibrointiin, optiseen ikkunan tarkastukseen ja optisen tason ja pallomaisten muotojen mittaamiseen. Lisäksi se voi havaita tarkasti pinnan karheuden ja mikroprofiilit, mikä tekee sen levitysalueista erittäin leveät.

Bojiong FIS4 HR-W Wavefront -detektori on helppo käyttää ja sillä on erittäin korkea värähtelynkestävyys ja stabiilisuus, mikä tarjoaa käyttäjille ihanteellisen aaltofrontin tunnistuksen mittausratkaisun. Se saavuttaa nanometrin tason tarkkuusmittaukset ilman värähtelyn eristämistä, mikä parantaa merkittävästi mittaustehokkuutta ja tarkkuutta. Bojiongin valitseminen tarkoittaa uuden standardin valitsemista tehokkaaseen, tarkkaan ja vakaan aallonrintaman mittaukseen.

Eritelmä

Ominaisuus

◆ 100% kotimaassa

◆ Yhden reunan kevyt omahäiriö, viitepeiliä ei vaadita

◆ Leveä spektri 400nm ~ 1100nm kaista

◆ 2 nm rms korkean vaiheen resoluutio

◆ Vahva värähtelynkestävyys, ei tarvita optisen tärinän eristystä

◆ Helppo ja nopea häiriövalon polun rakentaminen

◆ Tukee kollimoidut palkit ja suuret NA: n lähentyvät palkit

 Soveltaminen

Tämä bojiong FIS4 HR-W Wavefront Detektori, jota käytetään lasersäteen aaltofrontin havaitsemisessa, adaptiivisessa optiikassa, pinnan muodon mittauksessa, optisen järjestelmän kalibroinnissa, optisen ikkunan havaitsemisen, optisen tason, pallomaisen pinnan muodon mittauksen, pinnan karheuden havaitsemisen

 Yksityiskohdat

Bojiong FIS4 HR-W Wavefront Detector kehitti Zhejiangin yliopiston professoriryhmä ja Nanyangin teknologinen yliopisto, Singapore. Anturi soveltuu lasersäteen laatuanalyysiin, plasman virtauskentän havaitsemiseen, nopean virtauskentän jakautumisen reaaliaikaiseen mittaukseen, optisen järjestelmän kuvan laadun arvioinnin, mikroskooppisen profiilin mittauksen ja biologisten solujen kvantitatiivisen faasin kuvantamisen. Se on erityisesti kehitetty kätevälle interferometriselle mittaukselle teollisuudessa, tieteellisessä tutkimuksessa ja kansallisessa puolustuksessa. Korkealla resoluutiolla 300 × 300 (90 000) vaihepistettä, 400-1100Nm leveä spektrivaste ja 10 kehystä täyden resoluution reaaliaikaisen 3D-tulosnäytön avulla se tarjoaa ihanteellisen aaltotunnistuksen mittaustyökalun säteen aaltofrontin havaitsemiseksi, adaptiivisen optiikan, optisen järjestelmän kalibroinnin, optisen ikkunan havaitsemisen, optisen tason pintamuodon, papomaisen pintamuodon mittauksen ja pinta-ikkunan pintaprofiilin pintaprofiilin.

FIS4 HR-W käyttää patentoitua satunnaista koodattua nelaaltodiffraktiotekniikkaa yhden kanavan mitatun aaltofrontin itsehajoituksen saavuttamiseksi, ja häiriöt tapahtuvat takakuvan tason asennossa. Sillä on alhaiset vaatimukset valonlähteen koheesioon, se ei vaadi vaihesiirtoa ja se voi saavuttaa interferometrisen mittauksen tavallisen kuvantamisjärjestelmän avulla. Siinä on erittäin korkea värähtelynkestävyys ja erittäin korkea stabiilisuus, ja se voi saavuttaa NM-tason tarkkuusmittauksen ilman tärinän eristämistä. Verrattuna Microlens Array Hartmann -anturiin, sillä on enemmän korkearesoluutioisia vaihepisteitä, laajempi adaptiivinen kaistaalue, suurempi dynaaminen alue ja parempi kustannustehokkuus.
